Podłączenie narzędzia do hydrauliki ciągnika zaczyna się od odciążenia układu, a nie od wciskania szybkozłącza na siłę. Następnie trzeba oczyścić gniazda, sprawdzić zgodność złączy i skontrolować szczelność po uruchomieniu. Sposób wykonania zależy od konstrukcji ciągnika oraz rodzaju maszyny. W starszym Ursusie C-330 operator korzysta zwykle z mechanicznego rozdzielacza hydrauliki zewnętrznej, natomiast nowoczesne zestawy mogą łączyć przewody hydrauliczne z elektroniką ISOBUS.
Przygotowanie i bezpieczeństwo
Hydraulika zewnętrzna zasila odbiorniki współpracujące z ciągnikiem, takie jak siłownik wywrotu przyczepy, ładowacz czołowy czy hydraulicznie sterowany element narzędzia. Przed podłączeniem zaparkuj ciągnik na równej powierzchni, opuść podłączone elementy na podłoże i zaciągnij hamulec postojowy.
Wyłącz silnik, a następnie porusz dźwignią rozdzielacza w obu kierunkach. W wielu ciągnikach pozwala to zredukować ciśnienie resztkowe w przewodach. W innych modelach służy do tego osobny przycisk lub procedura opisana w instrukcji obsługi. Nie należy odkręcać przewodów ani rozłączać złączy, dopóki układ nie zostanie odciążony.

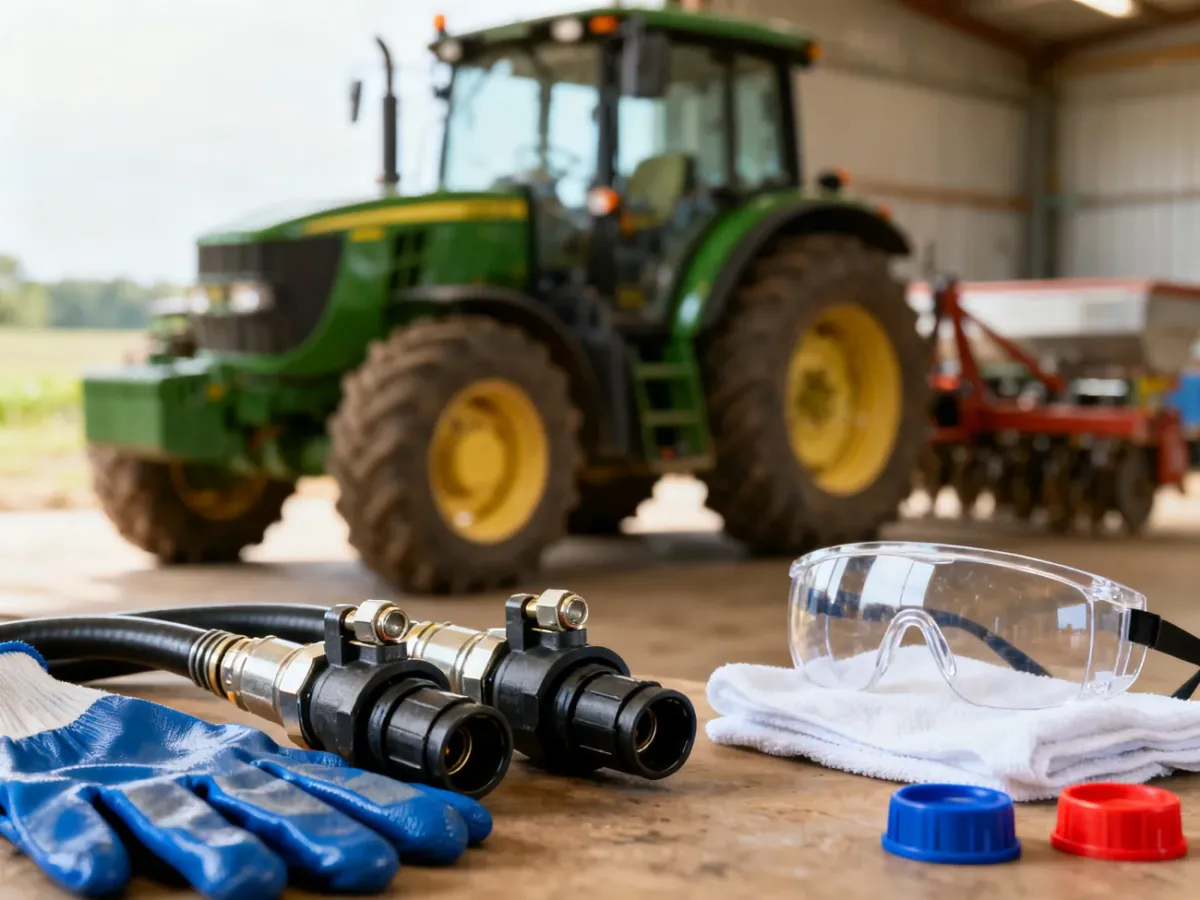

Resztkowe ciśnienie może zablokować zawory szybkozłącza. Próba wpięcia wtyku za pomocą młotka albo dużej siły może uszkodzić zawór, uszczelnienie lub gniazdo. Olej hydrauliczny pod wysokim ciśnieniem może także przebić skórę, dlatego podczas pracy używaj rękawic i okularów ochronnych. Do przygotowania potrzebne są czyste szmatki, zaślepki do przewodów oraz oświetlenie pozwalające sprawdzić stan gniazd.
Przed rozpoczęciem pracy sprawdź następujące elementy:
- Czy przewody i szybkozłącza nie mają pęknięć, wgnieceń ani śladów wycieku.
- Czy gniazda w ciągniku i wtyki narzędzia są czyste oraz suche.
- Czy standard i rozmiar złączy odpowiadają sobie.
- Czy wydatek pompy ciągnika spełnia wymagania podłączanej maszyny.
Jak podłączyć narzędzie krok po kroku?
Po odciążeniu instalacji można wykonać połączenie. Nie kieruj przewodów tak, aby ocierały się o opony, ostre krawędzie, wał odbioru mocy albo ruchome części narzędzia.
- Wyłącz ciągnik i zredukuj ciśnienie. Zatrzymaj silnik, opuść narzędzie i użyj dźwigni rozdzielacza zgodnie z instrukcją danego modelu.
- Oczyść punkty połączenia. Wytrzyj gniazda i wtyki. Zabrudzenia mogą przedostać się do oleju, zablokować zawór albo przyspieszyć zużycie pompy i siłownika.
- Dopasuj przewody do gniazd. Posłuż się oznaczeniami, kolorami lub opisem w instrukcji. W układzie dwustronnego działania przewody muszą trafić do właściwych sekcji rozdzielacza.
- Wepnij szybkozłącza. Wprowadź wtyk osiowo i dociśnij go zgodnie z konstrukcją złącza. Pierścień blokujący powinien znaleźć się w pozycji zamkniętej. Jeśli złącze nie wchodzi, ponownie odciąż przewód i sprawdź zgodność standardu.
- Podłącz instalację elektryczną. Jeśli narzędzie korzysta z elektrozaworów, sterownika lub oświetlenia, podłącz odpowiednie wtyczki po wykonaniu połączeń hydraulicznych. W przypadku ISOBUS użyj właściwej 9-stykowej wtyczki.
- Uruchom układ bez obciążenia. Włącz silnik i powoli przesuń dźwignię rozdzielacza. Obserwuj przewody, gniazda i siłownik, nie zbliżając dłoni do miejsca możliwego wycieku.
- Sprawdź działanie narzędzia. Wykonaj krótki ruch roboczy, a następnie zatrzymaj układ i ponownie obejrzyj połączenia.

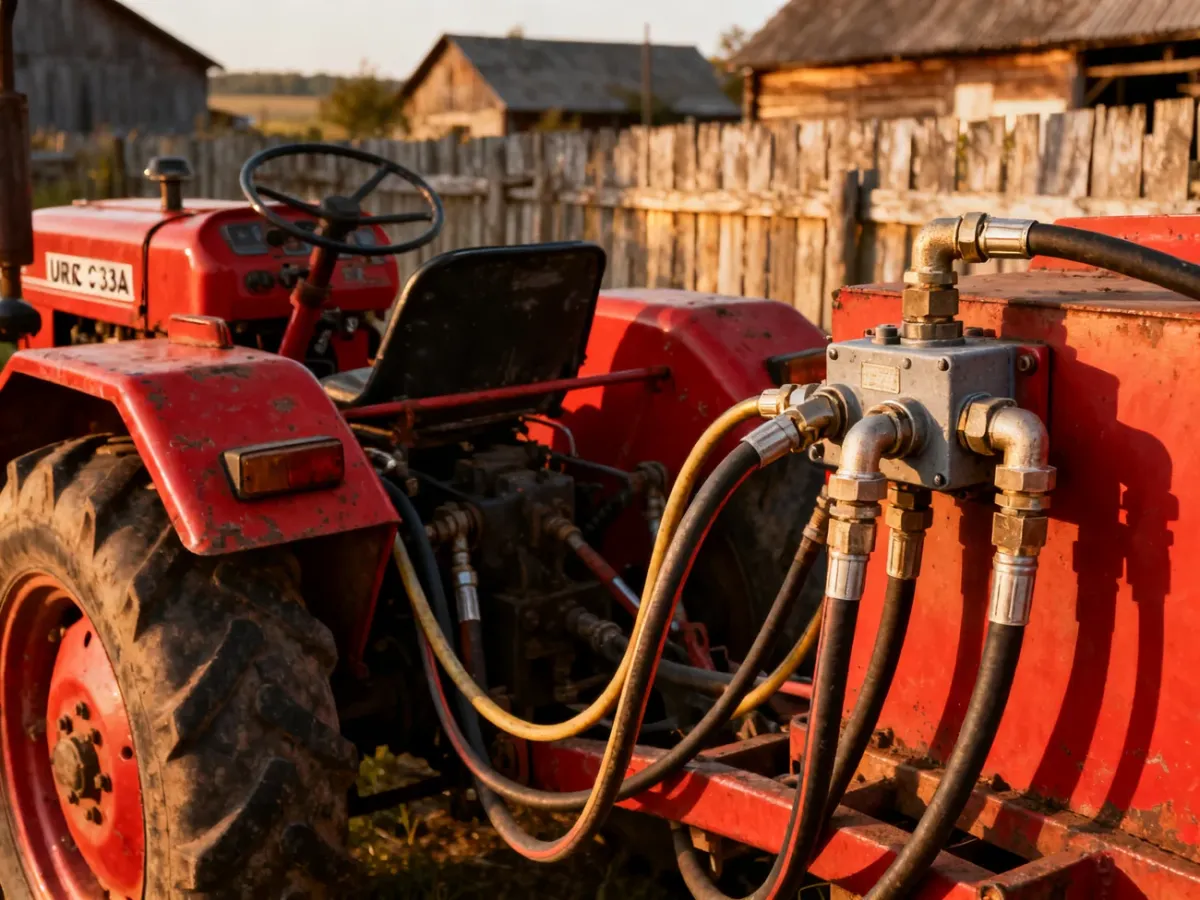

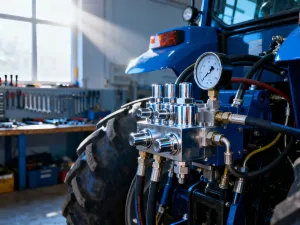

W starszym ciągniku, takim jak Ursus C-330, narzędzie może wymagać wcześniejszego doposażenia w hydraulikę zewnętrzną. Fabryczny układ obsługiwał przede wszystkim trzypunktowy układ zawieszenia, dlatego do zasilania zewnętrznego odbiornika potrzebne są między innymi rozdzielacz, przewody i szybkozłącza. Punkt poboru oleju oraz przewód powrotny powinny być wykonane zgodnie ze schematem dla konkretnego modelu. Błędne podłączenie może ograniczyć działanie podnośnika lub powodować przegrzewanie oleju.
Standardy złączy i kompatybilność
Najczęściej spotykane szybkozłącza rolnicze należą do rodziny ISO 7241-1. Sam wygląd złącza nie zawsze wystarcza do potwierdzenia zgodności. ISO-A i ISO-B mogą różnić się budową części męskiej i żeńskiej, sposobem blokowania oraz zastosowaniem. Nie należy łączyć elementów różnych standardów tylko dlatego, że dają się częściowo wsunąć.
| Standard | Zastosowanie | Uwagi |
|---|---|---|
| ISO-A | Hydraulika maszyn rolniczych | Często spotykany w ciągnikach i narzędziach współpracujących |
| ISO-B | Instalacje przemysłowe i część starszych układów | Nie powinien być mieszany z ISO-A bez potwierdzenia zgodności producenta |
| Multizłącze hydrauliczne | Ładowacze i narzędzia wymagające kilku przewodów | Łączy kilka obwodów jednocześnie, ale musi być dobrane do konkretnego zestawu |
Mieszanie standardów może prowadzić do nieszczelności, trudności z rozłączeniem i uszkodzenia uszczelek. W razie wątpliwości porównaj oznaczenia na złączu z instrukcją ciągnika i narzędzia, zamiast dobierać element „na oko”.

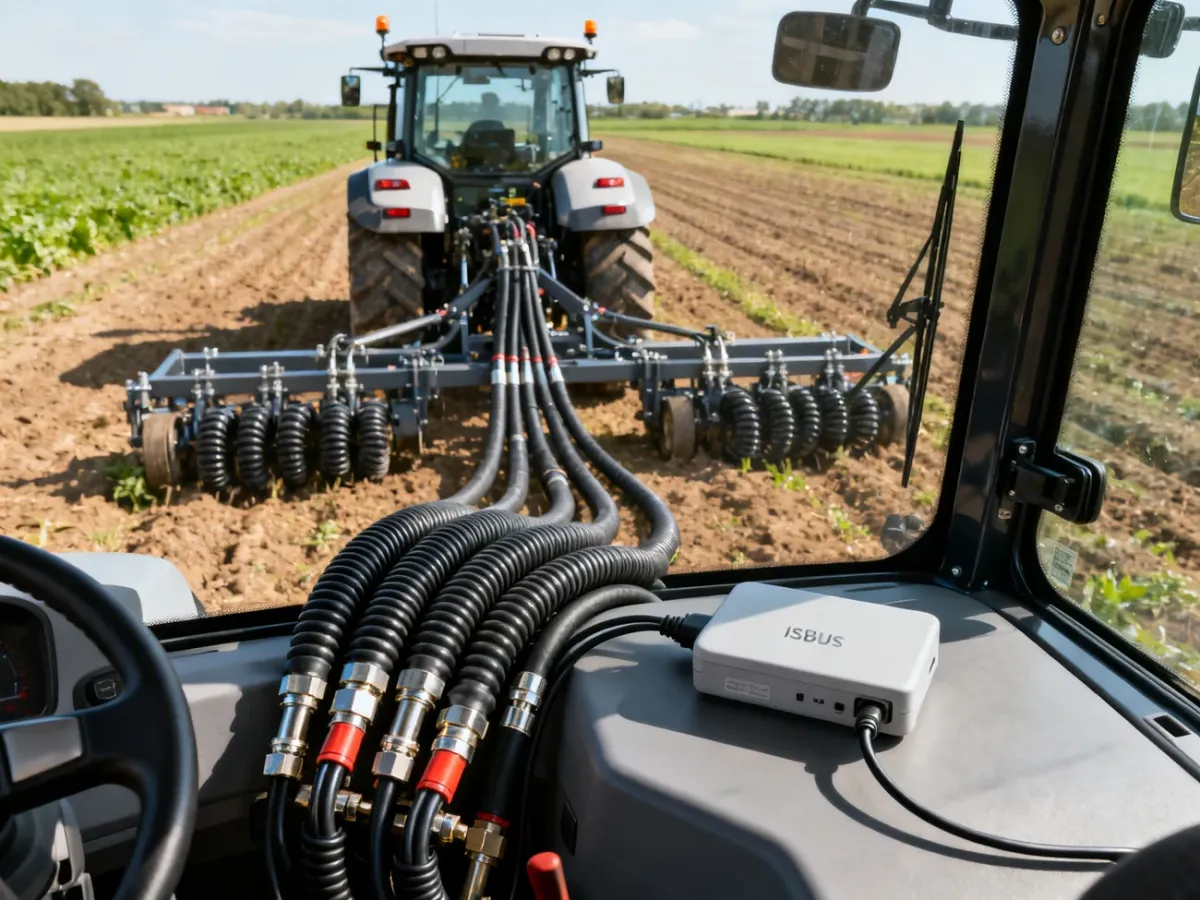

W nowoczesnych ciągnikach część funkcji narzędzia obsługuje ISOBUS. Jest to interfejs komunikacyjny między ciągnikiem a maszyną, a nie zamiennik przewodów hydraulicznych. Po podłączeniu przewodu ISOBUS sterownik może wyświetlać funkcje narzędzia na terminalu ciągnika. W systemach klasy III kompatybilne narzędzie może także współpracować z wybranymi funkcjami ciągnika, na przykład zaworami hydrauliki zewnętrznej. Zakres działania zależy od wyposażenia obu maszyn i ich oprogramowania.
Kontrola przed rozpoczęciem pracy
Przed przejazdem i rozpoczęciem pracy wykonaj krótką kontrolę połączeń:
- Sprawdź, czy każdy wtyk został całkowicie wsunięty i zablokowany.
- Obejrzyj połączenia pod kątem wycieku oleju po krótkim teście.
- Ułóż przewody z zapasem długości, bez załamań i naprężeń przy skręcie.
- Sprawdź poziom oleju hydraulicznego oraz jego zgodność z wymaganiami ciągnika.
- Upewnij się, że narzędzie reaguje na właściwą sekcję rozdzielacza.
Jeśli mimo odciążenia układu złącze nadal nie chce się połączyć, nie używaj młotka ani przedłużki. Sprawdź ponownie ciśnienie, czystość zaworu i zgodność ISO-A lub ISO-B. Stały wyciek, uszkodzone gniazdo albo zablokowany zawór zwrotny wymagają kontroli serwisowej przed dalszą pracą.
