Rozdzielacz hydrauliczny kieruje olej pod ciśnieniem do siłowników, silników i gniazd zewnętrznych, dlatego wpływa na pracę podnośnika, ładowacza czołowego oraz współpracujących narzędzi. Najważniejszy podział obejmuje konstrukcje monoblokowe i sekcyjne, ale przy wyborze trzeba także uwzględnić sposób sterowania, liczbę funkcji, przepustowość w l/min oraz ciśnienie robocze w barach.
Jaką funkcję pełni rozdzielacz hydrauliczny?
Rozdzielacz hydrauliczny znajduje się między pompą a odbiornikami układu. Zmiana położenia suwaka lub zaworu kieruje olej hydrauliczny do wybranej strony siłownika, zatrzymuje przepływ albo pozwala cieczy wrócić do zbiornika. W ten sposób operator steruje ruchem podnośnika, tura, przyczepy, pługa, opryskiwacza lub innego narzędzia.
Określenie „sekcja” oznacza część rozdzielacza obsługującą jedną funkcję hydrauliczną. Rozdzielacz dwusekcyjny może na przykład sterować osobno podnoszeniem i przechylaniem łyżki ładowacza. W bardziej rozbudowanych maszynach stosuje się większą liczbę sekcji, a jedna z nich może mieć pozycję pływającą. W tym położeniu olej przepływa tak, aby narzędzie mogło kopiować ukształtowanie podłoża.
Typy rozdzielaczy hydraulicznych według budowy

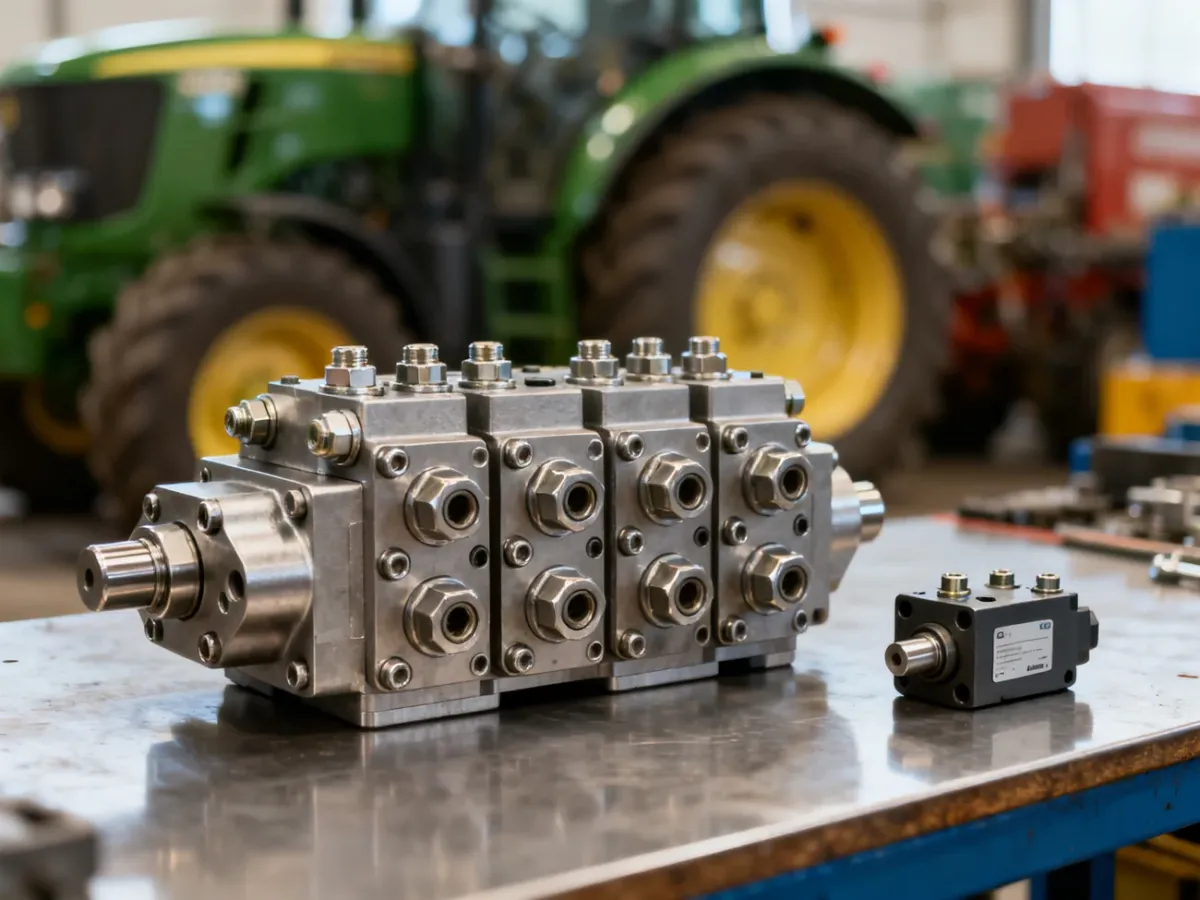

Rozdzielacz monoblokowy
Rozdzielacz monoblokowy ma wszystkie sekcje wykonane w jednym korpusie. Kanały olejowe znajdują się we wspólnej obudowie, więc nie ma połączeń między oddzielnymi modułami, które trzeba dodatkowo uszczelniać. Taka konstrukcja jest zwarta, prosta i zwykle korzystna cenowo.
Monoblok dobrze sprawdza się w prostych układach ciągnika, ładowacza lub maszyny mobilnej, gdy liczba funkcji jest z góry znana. Jego ograniczeniem jest brak łatwej rozbudowy. Jeśli potrzebna jest kolejna sekcja, najczęściej trzeba wymienić cały rozdzielacz. Serwis również może być mniej elastyczny, ponieważ uszkodzenie jednego elementu korpusu nie pozwala na wymianę samego modułu.
Rozdzielacz sekcyjny
Rozdzielacz sekcyjny, nazywany także modułowym, składa się z osobnych korpusów skręconych w jeden zespół. Każda sekcja obsługuje określoną funkcję, a konfigurację można dopasować do konkretnego układu. W zależności od potrzeb stosuje się rozdzielacze jedno-, dwu-, trzy- i wielosekcyjne.
Największą zaletą tej konstrukcji jest możliwość rozbudowy. Do istniejącego zespołu można dodać kolejną sekcję, o ile producent przewidział taką konfigurację i zachowana zostanie zgodność parametrów. W razie awarii często wymienia się lub regeneruje tylko uszkodzony moduł. Z drugiej strony rozdzielacz sekcyjny jest zwykle droższy i ma więcej połączeń, a więc wymaga starannego montażu oraz kontroli uszczelnień.
| Typ | Zalety | Wady | Zastosowanie |
|---|---|---|---|
| Monoblokowy | Zwarta budowa, prosty montaż, zwykle niższy koszt | Brak łatwej rozbudowy, przy awarii może być konieczna wymiana całego korpusu | Proste układy ciągników, ładowacze i maszyny mobilne |
| Sekcyjny | Możliwość zmiany liczby sekcji, łatwiejszy serwis pojedynczego modułu | Wyższy koszt, większa złożoność i więcej połączeń | Ładowacze, maszyny rolnicze i układy z wieloma funkcjami |
| Blokowy CETOP | Kompaktowy montaż i możliwość łączenia z płytami oraz modułami zgodnymi ze standardem | Wymaga zgodności wymiarów, przyłączy i sposobu sterowania | Układy przemysłowe oraz bardziej rozbudowane instalacje hydrauliczne |
Podział według budowy nie wyczerpuje wszystkich różnic. W obrębie rozdzielaczy mogą występować zawory suwakowe, gniazdowe lub inne rozwiązania konstrukcyjne. W ciągnikach i ładowaczach najczęściej spotyka się jednak rozdzielacze suwakowe, ponieważ umożliwiają wygodne kierowanie przepływem do siłowników dwustronnego działania.
Jak sterować rozdzielaczem w ciągniku?

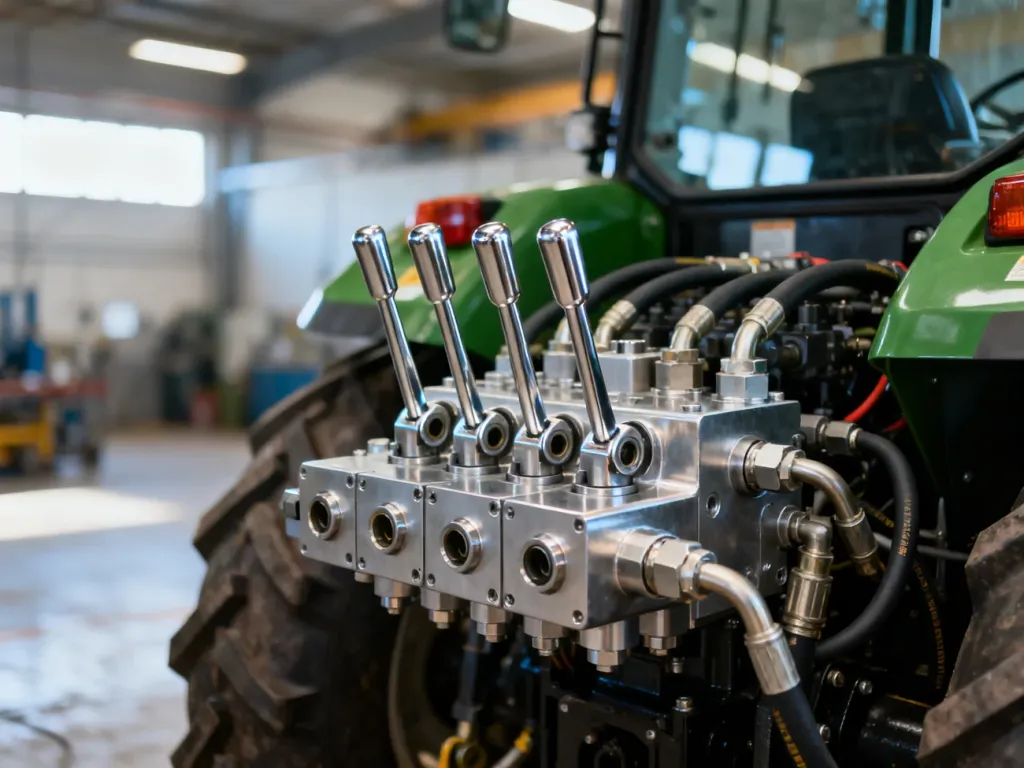

Sterowanie bezpośrednie dźwigniami
W tym rozwiązaniu operator porusza dźwignią zamocowaną bezpośrednio przy sekcji rozdzielacza. Konstrukcja jest prosta i łatwa do zrozumienia, a liczba elementów pośrednich pozostaje niewielka. Wadą może być położenie rozdzielacza. Jeżeli znajduje się on poza wygodnym zasięgiem operatora, sterowanie wymaga zmiany pozycji lub sięgania do dźwigni.
Sterowanie linkami
Linka rozdzielacza przenosi ruch z dźwigni lub joysticka w kabinie na suwak rozdzielacza. Składa się z cięgna oraz osłony zabezpieczającej przed wilgocią, kurzem, błotem i olejem. Dzięki temu sam rozdzielacz może znajdować się w innym miejscu niż element sterujący.

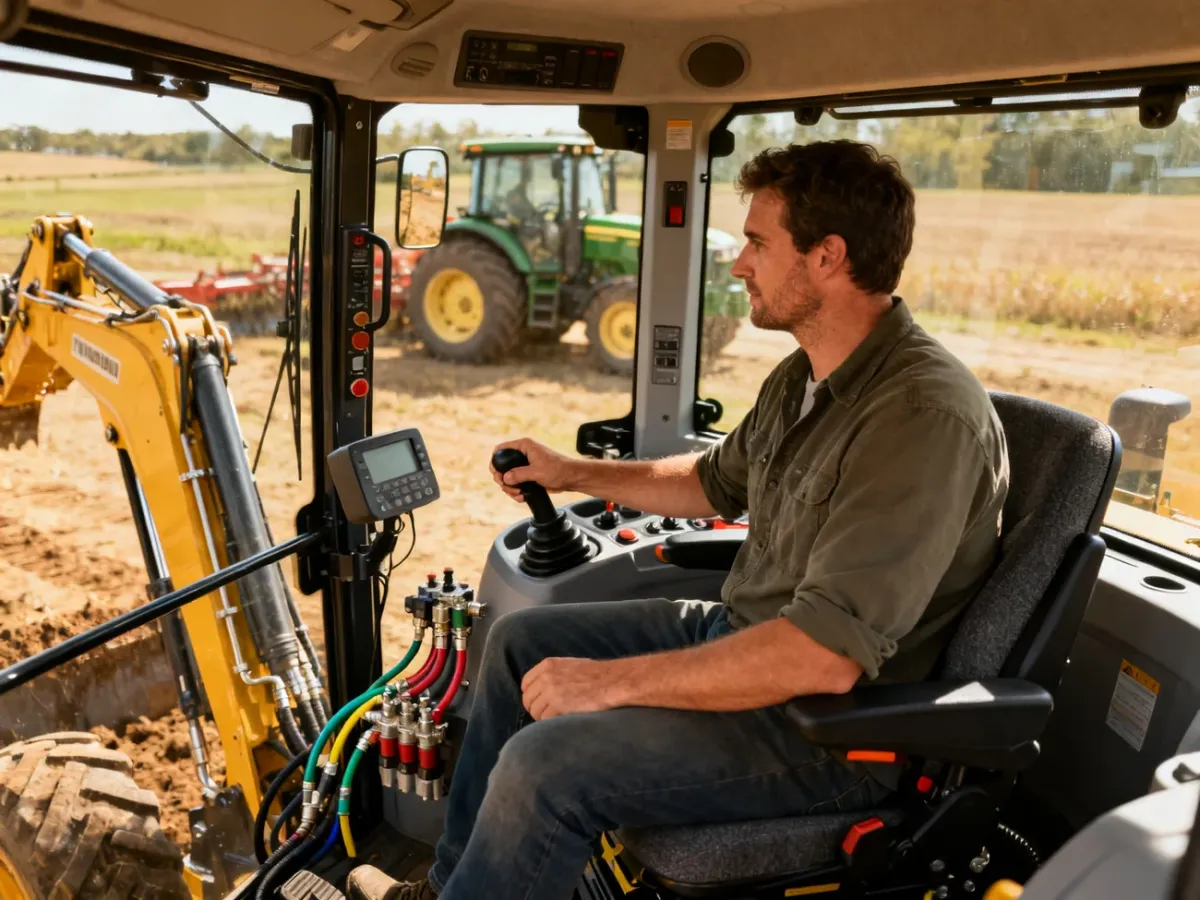

W przypadku tura ma to duże znaczenie dla ergonomii. Operator może sterować podnoszeniem i przechylaniem łyżki za pomocą joysticka umieszczonego przy fotelu, bez prowadzenia długich sztywnych dźwigni do kabiny. Linka musi mieć właściwą długość, promień prowadzenia i zakończenia pasujące do konkretnego rozdzielacza. Zbyt ciasne łuki, naprężenia lub zabrudzenie osłony zwiększają opory ruchu i mogą powodować niepełne przesuwanie suwaka.
Sterowanie elektryczne i proporcjonalne
W nowoczesnych maszynach położeniem suwaka może sterować elektrozawór. Sygnał z przycisku, joysticka albo układu sterującego trafia do cewki, która zmienia położenie elementu roboczego. Wersja proporcjonalna pozwala regulować natężenie przepływu zależnie od siły lub sygnału sterującego, dzięki czemu ruch siłownika może być płynniejszy.
Takie sterowanie ułatwia automatyzację i integrację z elektroniką maszyny, ale wymaga zgodności napięcia, złączy, sposobu sterowania oraz charakterystyki rozdzielacza. Nie jest zamiennikiem mechanicznym, który można podłączyć bez sprawdzenia całego układu.
Najważniejsze różnice między metodami sterowania dotyczą miejsca pracy operatora, precyzji i złożoności instalacji:
- Dźwignie bezpośrednie – proste rozwiązanie o niewielkiej liczbie elementów, dobre przy łatwo dostępnym rozdzielaczu.
- Linki mechaniczne – pozwalają przenieść sterowanie do kabiny i wygodnie obsługiwać tur joystickiem.
- Elektrozawory – umożliwiają zdalne sterowanie i współpracę z instalacją elektryczną maszyny.
- Sterowanie proporcjonalne – pozwala płynniej zmieniać przepływ, lecz wymaga bardziej rozbudowanego układu.
Jak dobrać rozdzielacz do ciągnika?
Dobór należy rozpocząć od danych pompy hydraulicznej i funkcji, które mają być obsługiwane. Sam gwint przyłącza lub liczba dźwigni nie wystarczą, aby potwierdzić zgodność. Rozdzielacz musi współpracować z pompą, olejem, przewodami i odbiornikami w całym układzie.
Przed zakupem sprawdź przede wszystkim:
- Wydajność pompy – przepływ podawany w l/min powinien mieścić się w zakresie obsługiwanym przez rozdzielacz. Zbyt mały rozdzielacz może powodować duże spadki ciśnienia i nagrzewanie oleju. Rozdzielacz o większej dopuszczalnej przepustowości nie zwiększy jednak wydajności pompy, która nadal wyznacza rzeczywisty przepływ.
- Ciśnienie robocze – parametr w barach musi odpowiadać maksymalnemu ciśnieniu występującemu w instalacji. Dla wielu rozdzielaczy spotyka się wartości sięgające 250 bar, lecz zawsze należy sprawdzić kartę konkretnego modelu.
- Liczbę sekcji – każda sekcja powinna odpowiadać jednej potrzebnej funkcji. W ładowaczu może być potrzebna osobna obsługa podnoszenia, przechyłu oraz dodatkowej funkcji hydraulicznej.
- Rodzaj sterowania – wybierz dźwignie, linki albo elektrozawory zgodnie z miejscem montażu i instalacją maszyny. W przypadku linek sprawdź długość, zakończenia i sposób mocowania.
- Układ pozycji suwaka – niektóre narzędzia wymagają pozycji pływającej, zatrzasku albo samoczynnego powrotu dźwigni. Nie każda sekcja ma taki sam schemat pracy.
- Przyłącza i schemat przepływu – trzeba porównać port zasilający, powrót, wyjścia robocze oraz rozmiar gwintów. W rozdzielaczach płytowych znaczenie ma także zgodność z określonym wykonaniem CETOP.
Zbyt mała przepustowość w stosunku do wydajności pompy może zwiększać straty ciśnienia, temperaturę oleju i obciążenie podzespołów. Z kolei ustawienie zaworu przelewowego powyżej dopuszczalnego ciśnienia rozdzielacza lub odbiornika może doprowadzić do uszkodzenia elementów. Dlatego wartości z katalogu trzeba porównać z dokumentacją ciągnika, a nie dobierać wyłącznie na podstawie wyglądu części.
Prosta procedura doboru i diagnostyki
Przy wymianie rozdzielacza pomocne jest postępowanie w kilku kolejnych krokach:
- Odczytaj z dokumentacji lub zmierz wydajność pompy oraz maksymalne ciśnienie układu.
- Policz wymagane funkcje hydrauliczne i ustal, czy któraś z nich potrzebuje pozycji pływającej lub zatrzasku.
- Porównaj schemat portów, rozmiary przyłączy, sposób sterowania i dopuszczalny przepływ nowego rozdzielacza.

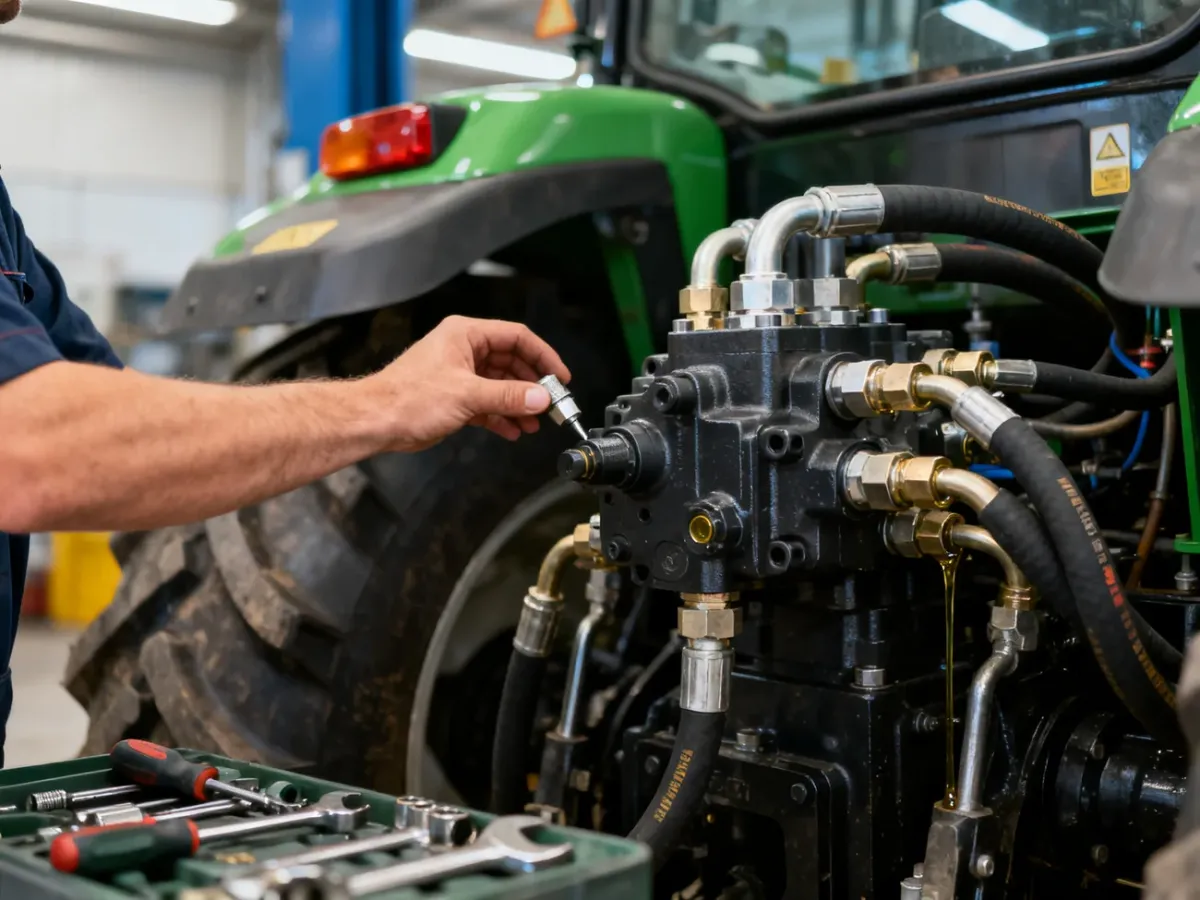

- Przed uruchomieniem sprawdź poziom i stan oleju, filtry, przewody oraz szczelność połączeń.
- Podczas pracy obserwuj reakcję siłowników, temperaturę oleju, hałas, wibracje i ewentualne wycieki.
Wycieki zewnętrzne, powolny lub nierówny ruch siłowników, brak reakcji jednej sekcji, trudności z powrotem dźwigni, głośna praca i nadmierne grzanie oleju mogą wskazywać na problem z rozdzielaczem. Podobne objawy wywołują jednak także zapchany filtr, zużyta pompa, powietrze w układzie albo uszkodzone przewody. Wymiana samego rozdzielacza bez sprawdzenia pozostałych elementów może więc nie usunąć przyczyny.
Regularna wymiana oleju i filtrów, utrzymywanie przyłączy w czystości oraz kontrola linek ograniczają ryzyko zablokowania suwaka i uszkodzenia uszczelek. Dźwignie należy przesuwać płynnie, bez wymuszania skrajnego położenia, gdy odbiornik osiągnął już koniec ruchu.
Jaką decyzję podjąć przy wyborze rozdzielacza?
Do prostego układu o stałej liczbie funkcji zwykle wystarczy rozdzielacz monoblokowy. Gdy planujesz obsługę tura, dodatkowych gniazd lub rozbudowę hydrauliki, większą swobodę daje konstrukcja sekcyjna. Sterowanie linkami sprawdza się tam, gdzie liczy się wygodna praca joystickiem w kabinie, natomiast elektryka i wersja proporcjonalna są uzasadnione w bardziej zaawansowanych instalacjach.
Przed zakupem przygotuj dane pompy, wymagane ciśnienie, przepływ, liczbę sekcji, schemat przyłączy i sposób sterowania. Jeśli nie masz pewności co do zgodności, skonsultuj parametry z serwisem lub dostawcą części. Taka weryfikacja jest bezpieczniejsza niż dobór wyłącznie według liczby sekcji albo wyglądu rozdzielacza.
