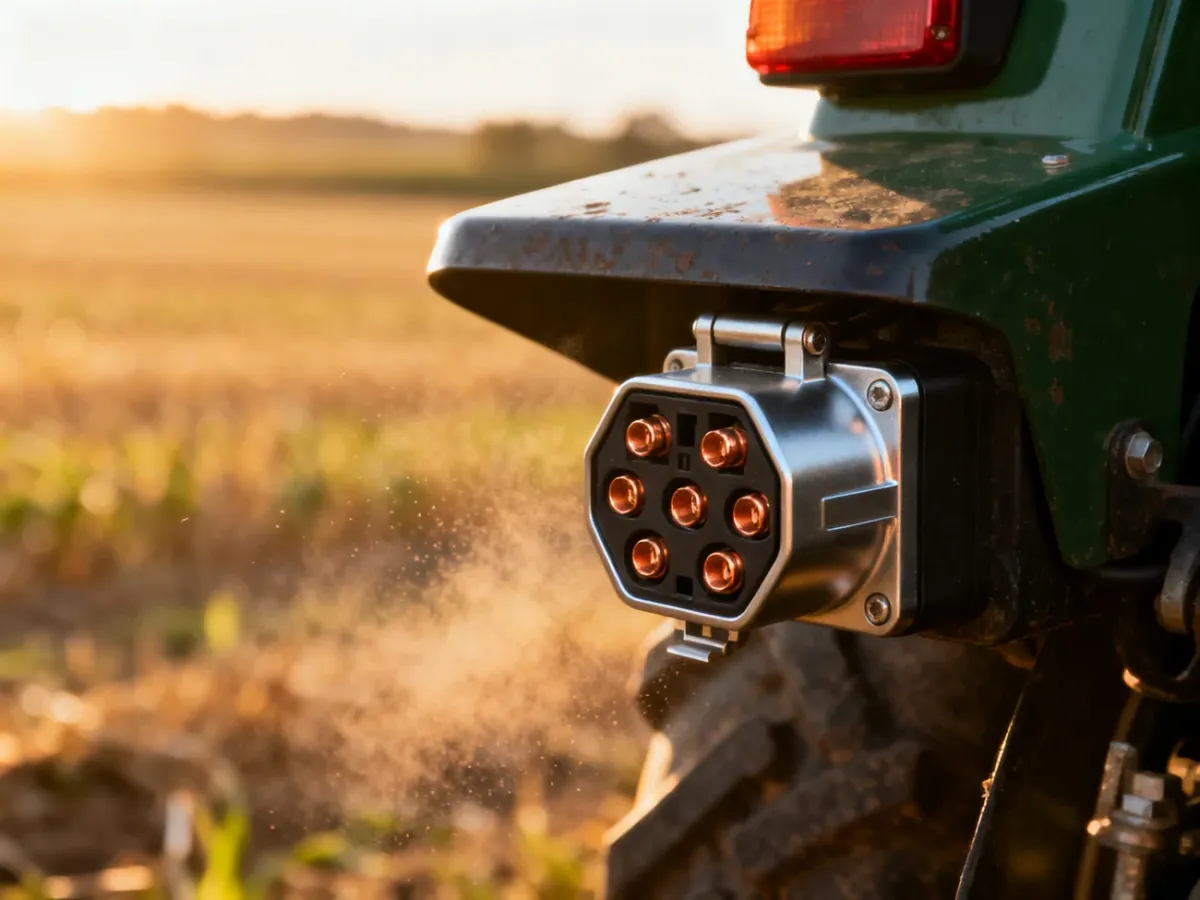

Gniazdo elektryczne do ciągnika – rodzaje, montaż i podłączenie
Gniazdo elektryczne do ciągnika przekazuje sygnały świateł i zasilanie między ciągnikiem a przyczepą. Dobór zależy przede wszystkim od rodzaju wtyczki przyczepy, liczby pinów, napięcia instalacji oraz schematu konkretnego modelu. Przed podłączeniem trzeba odłączyć akumulator i sprawdzić pinout, ponieważ producent może stosować własne przyporządkowanie przewodów.
7 czy 13 pinów – jakie gniazdo wybrać?
W instalacjach przyczep spotyka się przede wszystkim gniazda 7-pinowe zgodne z ISO 1724 oraz 13-pinowe zgodne z ISO 11446. Gniazdo znajduje się po stronie ciągnika, a wtyczka po stronie przyczepy. Nie są to elementy zamienne bez sprawdzenia zgodności, choć w razie potrzeby można użyć odpowiedniego adaptera.
| Cecha | 7-pin (ISO 1724) | 13-pin (ISO 11446) |
|---|---|---|
| Funkcja | Podstawowe światła przyczepy, między innymi kierunkowskazy, światła pozycyjne i stop | Oświetlenie oraz dodatkowe obwody, na przykład światło cofania, zasilanie pomocnicze lub sygnały dodatkowych urządzeń |
| Standard | ISO 1724 | ISO 11446 |
| Zastosowanie | Prostsze i starsze układy przyczep oraz maszyn | Nowsze przyczepy i instalacje wymagające większej liczby obwodów |
Gniazdo 7-pinowe wystarcza, gdy przyczepa potrzebuje wyłącznie podstawowego oświetlenia. Wersja 13-pinowa zapewnia więcej połączeń, ale jej zastosowanie ma sens tylko wtedy, gdy współpracujące urządzenia obsługują ten standard. Samo zamontowanie gniazda z większą liczbą pinów nie rozszerzy możliwości fabrycznej instalacji ciągnika.
Jak sprawdzić kompatybilność przed zakupem?
Przed zamówieniem części porównaj nie tylko liczbę pinów. Gniazdo może pasować mechanicznie, ale mieć inne wyprowadzenia przewodów albo inne mocowanie. Weryfikację przeprowadź według poniższej listy:
- Numer części – porównaj numer katalogowy z instrukcją, dokumentacją lub oznaczeniem starego elementu.
- Napięcie instalacji – sprawdź, czy ciągnik pracuje z instalacją 12 V, czy 24 V.
- Rodzaj przyłącza – ustal, czy gniazdo łączy się przez kostkę, zaciski śrubowe lub inne fabryczne złącze.
- Mocowanie – zmierz rozstaw otworów i sprawdź wymiary płytki montażowej.
- Układ pinów – porównaj schemat gniazda ze schematem instalacji konkretnego ciągnika i przyczepy.
Przykładem części przeznaczonej do wybranych maszyn Renault CLAAS jest 7-pinowe gniazdo o numerze porównawczym 7700070009, oznaczane także jako BIMA061122. W materiałach części wymieniane są między innymi serie Ares, Atles i Axion, ale sama nazwa serii nie wystarcza do potwierdzenia dopasowania. Ostateczną decyzję trzeba oprzeć na numerze części i schemacie danego modelu.
Jak zamontować gniazdo elektryczne do ciągnika?
Wymiana gniazda nie wymaga skomplikowanych czynności mechanicznych, ale błędne podłączenie może uszkodzić instalację. Przygotuj podstawowe narzędzia potrzebne do demontażu, zaciskania lub dokręcania przewodów oraz sprawdzenia napięcia:
- multimetr lub próbnik napięcia przystosowany do instalacji ciągnika
- śrubokręty i klucze do demontażu obudowy
- zaciskarkę do końcówek przewodów
- końcówki, koszulki izolacyjne i materiały do zabezpieczenia połączeń
Sam montaż wykonaj w następującej kolejności:
- Wyłącz zapłon i odłącz akumulator, aby ograniczyć ryzyko zwarcia podczas pracy.
- Zdemontuj stare gniazdo, oznacz przewody i sfotografuj ich ułożenie przed rozłączeniem.
- Sprawdź stan przewodów, izolacji, końcówek oraz miejsca mocowania. Uszkodzone lub skorodowane elementy wymień.
- Odczytaj schemat pinów z dokumentacji ciągnika. Nie przypisuj funkcji wyłącznie na podstawie koloru przewodu, ponieważ oznaczenia mogą różnić się między producentami.
- Podłącz przewody do odpowiednich pinów, zachowując polaryzację i właściwe obwody. Połączenia zabezpiecz przed wilgocią i wyrwaniem.
- Przykręć obudowę do stabilnego uchwytu, tak aby przewody nie były naprężone, a gniazdo nie poruszało się podczas jazdy.
- Podłącz akumulator i sprawdź działanie każdego obwodu z podłączoną przyczepą lub testerem.
Kolory przewodów spotykane w standardowych wiązkach mogą ułatwiać identyfikację, ale nie zastępują schematu. W ciągnikach z rozbudowaną elektroniką, magistralą CAN lub sterownikiem ECU niewłaściwe obciążenie wyjścia może wywołać błędy albo uszkodzić element sterujący.
Nie podłączaj przewodów „na próbę” przy włączonym zasilaniu. Zwarcie między pinami może przepalić bezpiecznik, uszkodzić moduł sterujący lub doprowadzić do trwałego uszkodzenia ECU. Jeżeli dokumentacja nie określa jednoznacznie wyprowadzeń, instalację powinien sprawdzić elektryk zajmujący się maszynami rolniczymi.
Polecamy: Jak podłączyć przyczepę do ciągnika elektrycznie?
Co sprawdzić po podłączeniu?
Po zakończeniu montażu przetestuj całą instalację, a nie tylko jeden obwód. Sprawdź następujące funkcje:
- lewy i prawy kierunkowskaz
- światła pozycyjne oraz obrysowe, jeżeli przyczepa je ma
- światła stop
- światło przeciwmgłowe i cofania, gdy obsługuje je dany standard
- stabilność połączenia oraz brak nagrzewania przewodów i złącza
Jeżeli działa tylko część oświetlenia, najpierw wyłącz zasilanie i wróć do schematu pinów. Przyczyną może być pomylony przewód, uszkodzona masa, zaśniedział styk albo niezgodność między gniazdem ciągnika i wtyczką przyczepy.
Wybierz gniazdo 7-pinowe, gdy potrzebujesz podstawowego oświetlenia i taki układ ma ciągnik oraz przyczepa. Gniazdo 13-pinowe stosuj przy instalacjach wymagających dodatkowych obwodów. W obu przypadkach o poprawnym podłączeniu decyduje nie sam wygląd złącza, lecz zgodność numeru części, napięcia i schematu konkretnej maszyny.
