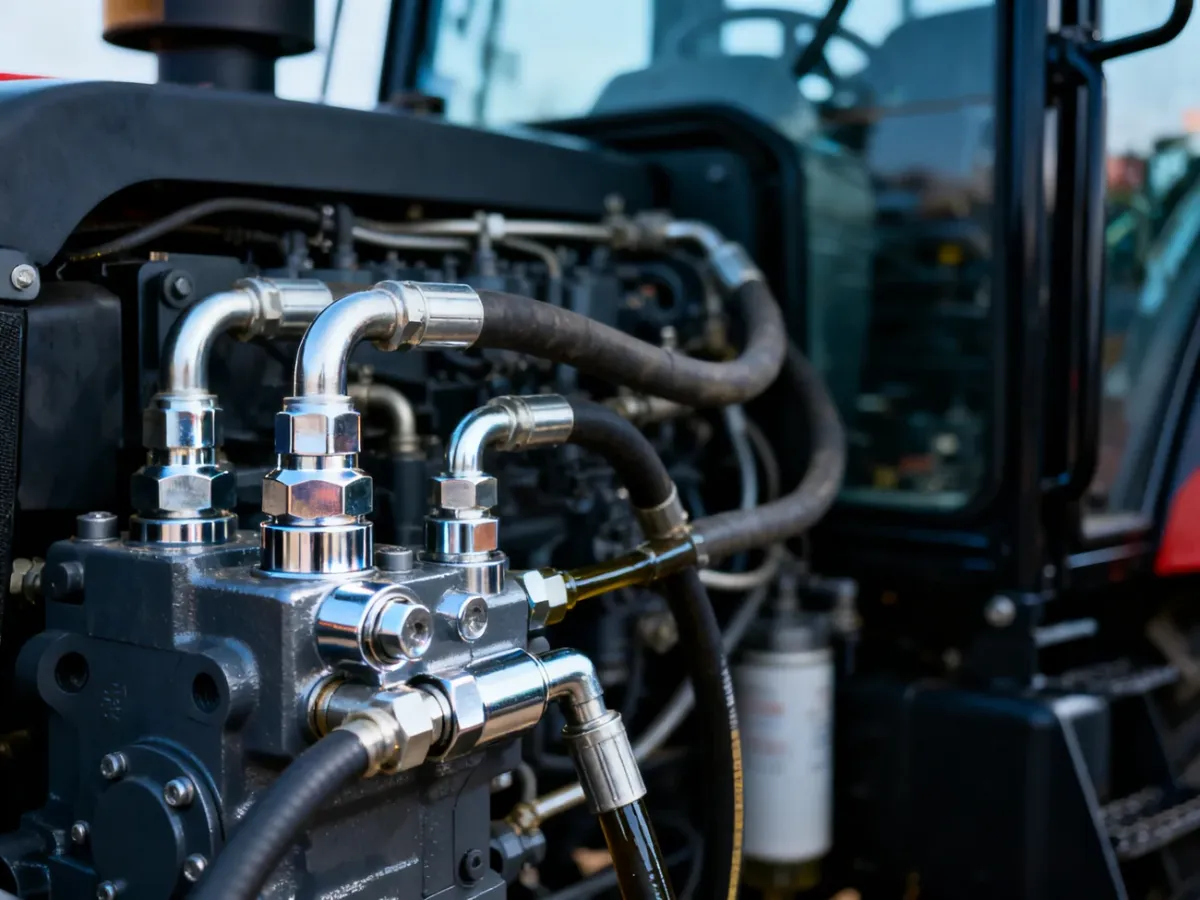

Układ hydrauliczny ciągnika – budowa, działanie, najczęstsze awarie
Układ hydrauliczny ciągnika zamienia energię mechaniczną silnika na ciśnienie i przepływ oleju, dzięki czemu pracują podnośnik, ładowacz, zawory SCV oraz maszyny współpracujące. O jego trwałości decydują przede wszystkim czysty olej, sprawne filtry i szybkie usuwanie nieszczelności.
Budowa układu hydraulicznego ciągnika
Układ składa się z elementów, które tłoczą olej, kierują jego przepływem i zamieniają ciśnienie na ruch. W zależności od marki i modelu ciągnika występują różnice w liczbie pomp, sposobie sterowania oraz konstrukcji podnośnika, ale podstawowe komponenty pozostają podobne.
Najważniejsze części układu to:
- Pompa hydrauliczna – wytwarza przepływ oleju i dostarcza energię hydrauliczną do pozostałych elementów.
- Zbiornik lub wspólna komora olejowa – magazynuje olej i umożliwia jego powrót do obiegu.
- Filtry hydrauliczne – zatrzymują cząstki, które mogłyby uszkodzić pompę, zawory i siłowniki.
- Zawory SCV – sterują kierunkiem oraz natężeniem przepływu oleju do odbiorników.
- Siłowniki hydrauliczne – przekształcają ciśnienie oleju w ruch liniowy podnośnika, ładowacza lub innego urządzenia.
- Przewody i szybkozłącza – transportują olej między pompą, zaworami, siłownikami i maszyną towarzyszącą.
| Komponent | Funkcja | Znaczenie dla układu |
|---|---|---|
| Pompa hydrauliczna | Wymusza przepływ oleju | Decyduje o dostępnej wydajności i współpracuje z regulacją ciśnienia |
| Filtr hydrauliczny | Usuwa zanieczyszczenia z oleju | Chroni pompę, zawory i siłowniki przed zużyciem |
| Zawór SCV | Kieruje olej do wybranego odbiornika | Umożliwia sterowanie maszynami i regulację ruchu |
| Siłownik hydrauliczny | Zmienia ciśnienie oleju w ruch | Wykonuje pracę mechaniczną, na przykład podnosi narzędzie |
| Przewód hydrauliczny | Przenosi olej pod ciśnieniem | Zapewnia połączenie między elementami układu |
Filtr nie zwiększa mocy układu, ale bezpośrednio wpływa na żywotność pompy. Nawet niewielkie zanieczyszczenia mogą przyspieszać zużycie powierzchni roboczych i powodować zacinanie zaworów.
Jak działa hydraulika w ciągniku?
Silnik napędza pompę hydrauliczną, najczęściej przez przekładnię lub wałek napędowy. Pompa pobiera olej ze zbiornika i tłoczy go do przewodów. Operator, poruszając dźwignią albo używając sterowania elektrohydraulicznego, zmienia położenie zaworu SCV. Olej trafia wtedy do jednej strony siłownika, a ciecz z drugiej strony wraca przewodem powrotnym.
Ciśnienie powoduje przesunięcie tłoka, a ruch tłoka wykonuje pracę. W ten sposób hydraulika podnosi narzędzie, przechyla łyżkę ładowacza albo napędza silnik hydrauliczny. Po zakończeniu cyklu olej wraca do zbiornika lub wspólnej komory i może ponownie trafić do pompy.
W prostszym układzie otwartym pompa pracuje z przepływem kierowanym przez rozdzielacz. Gdy odbiornik nie jest używany, olej może wracać do zbiornika. W systemie Load Sensing pompa dostosowuje wydajność do aktualnego zapotrzebowania odbiorników. Sygnał z układu informuje pompę o wymaganym ciśnieniu i przepływie, dlatego przy mniejszym obciążeniu ogranicza ona wydatek. Może to zmniejszyć straty energii i nagrzewanie oleju.
Wartości ciśnienia roboczego, maksymalny przepływ i rodzaj oleju zależą od konkretnego ciągnika. Nie należy przenosić parametrów z innego modelu. Pomiar ciśnienia wykonuje się manometrem podłączonym w miejscu wskazanym przez instrukcję serwisową.
Najczęstsze awarie i diagnostyka
Podstawowa diagnoza zaczyna się od poziomu oleju, jego wyglądu, stanu filtrów i oględzin przewodów. Dopiero później warto podejrzewać pompę, zawory lub elementy sterujące.
| Objaw | Możliwa przyczyna | Działanie |
|---|---|---|
| Podnośnik traci siłę lub nie podnosi narzędzia | Niski poziom oleju, zatkany filtr, zużyta pompa, nieszczelność wewnętrzna siłownika | Sprawdź poziom i filtr, obejrzyj przewody, a następnie wykonaj pomiar ciśnienia zgodnie z instrukcją |
| Wycieki oleju | Uszkodzony przewód, szybkozłącze, uszczelnienie siłownika albo połączenie gwintowane | Wyłącz układ, usuń ciśnienie i wymień uszkodzony element |
| Olej szybko się przegrzewa | Zablokowany przepływ powrotny, praca zaworu przelewowego, zanieczyszczony filtr, przeciążenie układu | Sprawdź filtr, chłodnicę, drożność przewodów i ustawienia zaworów |
| Pompa pracuje głośno | Zapowietrzenie, zbyt niski poziom oleju, ograniczenie na przewodzie ssawnym lub zużycie pompy | Sprawdź przewód ssawny i poziom oleju, nie kontynuuj pracy do czasu ustalenia przyczyny |
| Ruchy siłowników są szarpane | Powietrze w układzie, zanieczyszczony olej, zacinający się zawór lub uszkodzone uszczelnienia | Sprawdź olej i filtr, odpowietrz układ zgodnie z instrukcją oraz skontroluj zawory |
W układzie Load Sensing dodatkową przyczyną problemu może być uszkodzenie przewodu sygnałowego albo regulatora pompy. W takim przypadku sam pomiar na jednym zaworze SCV może nie wystarczyć. Usterki elektroniki sterującej i pompy głównej wymagają zwykle diagnostyki serwisowej.
Przeczytaj też: Jak podłączyć przyczepę do ciągnika elektrycznie?
Eksploatacja i konserwacja
Najwięcej problemów zaczyna się od zabrudzonego oleju albo zanieczyszczenia wprowadzonego podczas dolewania. Przed otwarciem korka wlewu oczyść jego okolice. Używaj oleju zgodnego ze specyfikacją producenta ciągnika, ponieważ lepkość i dodatki muszą odpowiadać wymaganiom pompy, skrzyni oraz zaworów.
Przy sprawdzaniu stanu oleju i filtrów zachowaj następującą kolejność:
- Ustaw ciągnik na równej powierzchni, opuść narzędzia i wyłącz silnik.
- Odczekaj, aż olej spłynie zgodnie z procedurą podaną w instrukcji, a następnie sprawdź poziom.
- Oceń wygląd oleju i sprawdź, czy nie ma w nim wody, piany lub widocznych zanieczyszczeń.
- Skontroluj filtr, przewód ssawny i okolice korka pod kątem zabrudzeń lub nieszczelności.
- Wymień olej i filtr w terminie przewidzianym przez producenta, a po serwisie sprawdź układ podczas pracy.
Przed rozpoczęciem sezonu polowego sprawdź następujące punkty:
- Poziom i stan oleju hydraulicznego.
- Szczelność przewodów, szybkozłączy, siłowników i rozdzielaczy.
- Stan filtrów oraz chłodnicy oleju, jeśli ciągnik ją posiada.
- Swobodę ruchu podnośnika i prawidłową reakcję zaworów SCV.
- Stan osłon przewodów prowadzonych w pobliżu ramion, WOM-u i innych ruchomych części.
W niskiej temperaturze olej staje się gęstszy, dlatego po uruchomieniu ciągnika nie obciążaj od razu pompy maksymalnym przepływem. Dobór oleju na zimę zawsze powinien wynikać z instrukcji konkretnego modelu.
Ostrzeżenie: olej hydrauliczny pod wysokim ciśnieniem może przebić skórę i spowodować ciężkie obrażenia, nawet gdy wyciek jest prawie niewidoczny. Nie sprawdzaj nieszczelności dłonią. Przed odłączaniem przewodu opuść narzędzie, wyłącz silnik i zredukuj ciśnienie zgodnie z instrukcją. Do lokalizowania wycieku użyj kartonu lub innego bezpiecznego narzędzia, a po podejrzeniu wstrzyknięcia oleju pod skórę natychmiast zgłoś się po pomoc medyczną.
Polecamy: Jak naprawić wyciek oleju z hydrauliki ciągnika?
Regularny serwis kosztuje znacznie mniej niż naprawa pompy uszkodzonej przez brudny olej, przegrzanie lub pracę bez właściwego smarowania. Czysty układ ogranicza przestoje i pozwala bezpiecznie wykorzystać możliwości podnośnika oraz maszyn współpracujących.
