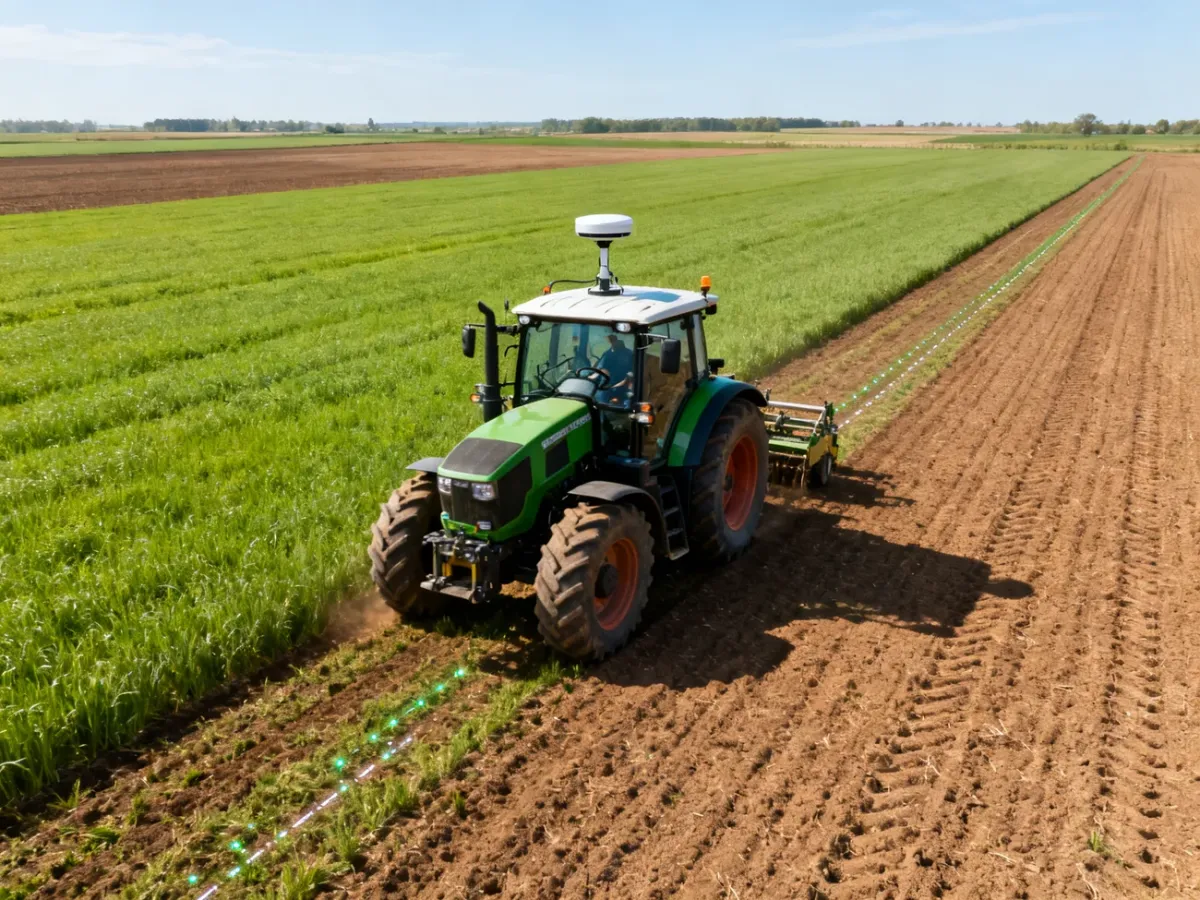

Autoguidance to system automatycznego prowadzenia ciągnika, który na podstawie danych GNSS wyznacza pozycję maszyny i sam koryguje jej tor jazdy. Nie jest więc tylko nawigacją pokazującą trasę na ekranie. Za pomocą siłownika, zaworu hydraulicznego albo napędu elektrycznego system fizycznie oddziałuje na układ kierowniczy, odciążając operatora i ograniczając nakładki podczas przejazdów.
Jakie elementy tworzą system autoguidance?
Zasada działania opiera się na stałej wymianie danych między odbiornikiem satelitarnym, terminalem oraz modułem sterującym. Odbiornik ustala pozycję ciągnika, terminal porównuje ją z zaplanowaną linią przejazdu, a układ wykonawczy wprowadza potrzebną korektę kierunku.
Podstawowy zestaw obejmuje:
- Antena i odbiornik GNSS – odbierają sygnały z satelitów systemów takich jak GPS, Galileo, GLONASS czy BeiDou i obliczają aktualną pozycję ciągnika.

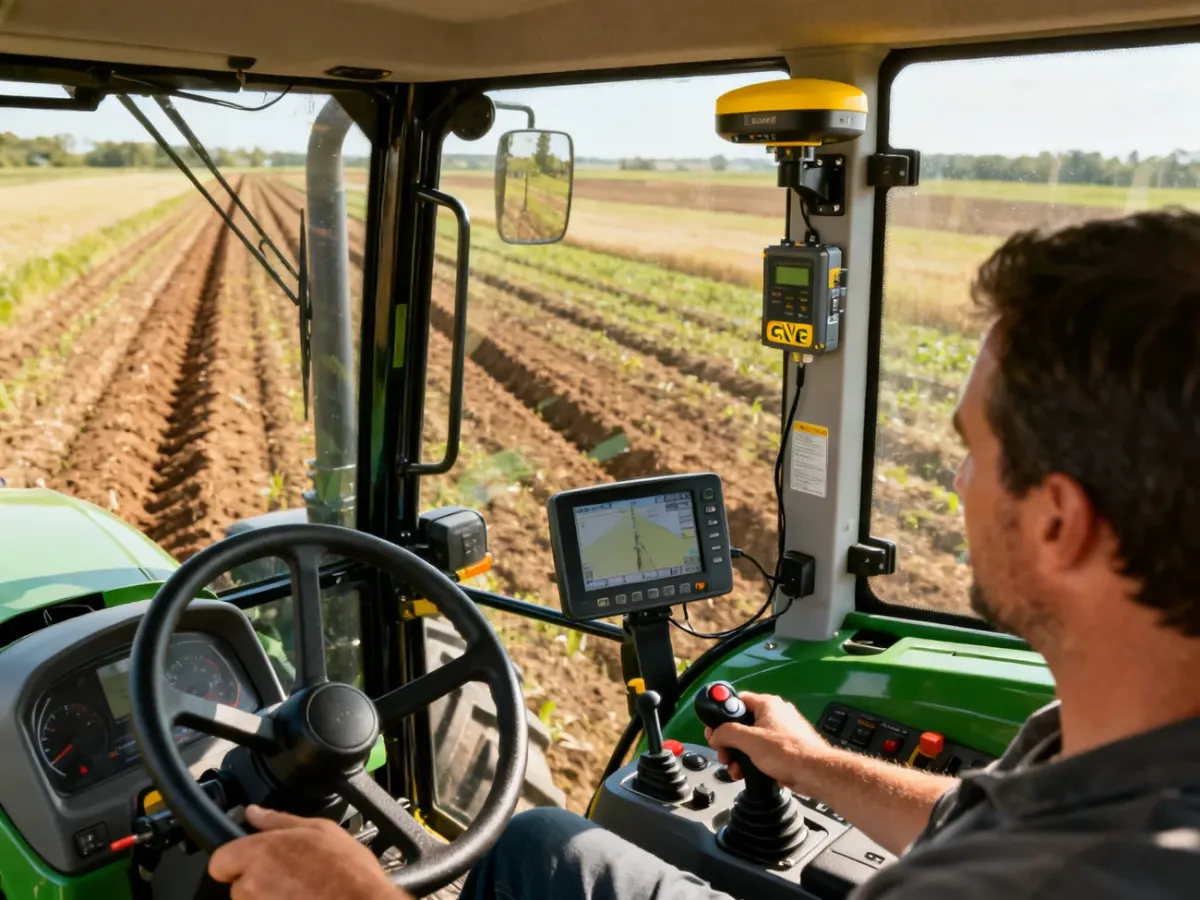

- Terminal w kabinie – wyświetla mapę, linie prowadzenia, odchylenie od zaplanowanego toru oraz ustawienia systemu. Operator wyznacza na nim granice pola i parametry przejazdu.
- Moduł sterujący – analizuje odchylenie od właściwej ścieżki i przekazuje polecenie do układu kierowniczego lub hydrauliki. To ten element sprawia, że mamy do czynienia z autoguidance, a nie tylko z nawigacją.
System działa w pętli. Odbiornik dostarcza informację o położeniu, terminal oblicza różnicę między rzeczywistym a wymaganym torem, a sterownik wykonuje korektę. Po zmianie kierunku ciągnika cykl powtarza się wielokrotnie w czasie rzeczywistym.
Dlaczego sam GPS nie wystarcza?
Pozycjonowanie GNSS i korekcja sygnału to dwie różne rzeczy. Satelity dostarczają danych potrzebnych do określenia położenia, ale sygnał może być obciążony błędem wynikającym między innymi z warunków atmosferycznych, przeszkód terenowych oraz zakłóceń w jonosferze. Bez korekcji dokładność często pozostaje na poziomie metrów, co wystarcza do ogólnej orientacji, ale nie zawsze do prowadzenia siewnika czy opryskiwacza po tym samym torze.
Sygnał korekcyjny porównuje pozycję obliczoną przez odbiornik z pozycją znaną stacji referencyjnej lub sieci stacji. Następnie przekazuje poprawkę do ciągnika. Najczęściej stosowane rozwiązania różnią się dokładnością i wymaganiami:
| Sygnał | Dokładność | Zastosowanie |
|---|---|---|
| EGNOS | około 15–30 cm | Uprawa, nawożenie i prace, w których niewielka zmienność przejazdu nie powoduje dużych strat. |
| RTK | poniżej 2,5 cm | Siew, sadzenie, oprysk oraz prace wymagające powtarzalnego toru w kolejnych przejazdach. |
RTK korzysta ze stacji bazowej albo z korekt przesyłanych przez sieć. Zapewnia znacznie większą precyzję niż sygnał bez korekcji, ale wymaga kompatybilnego odbiornika i stabilnego dostępu do poprawek. Dlatego wybór rozwiązania zależy od rodzaju pracy. Do ciężkiej uprawy wystarczający może być mniej dokładny sygnał, natomiast przy siewie lub uprawie pasowej większy koszt RTK uzasadnia ograniczenie przesunięć między przejazdami.
Jak wygląda praca z systemem w polu?
Operator nie musi ręcznie prowadzić ciągnika przez cały przejazd, ale nadal odpowiada za przygotowanie zadania, kontrolę maszyny i reagowanie na sytuacje, których system nie potrafi ocenić samodzielnie. Typowy cykl pracy przebiega następująco:
- Wyznaczenie granic i linii A-B – operator przejeżdża pierwszy odcinek, wskazuje punkt A i punkt B, a terminal tworzy linię odniesienia. Na jej podstawie system wyznacza równoległe przejazdy. W zależności od terminala można też użyć trybu konturowego, ścieżki po ostatnim przejeździe albo pracy wokół punktu centralnego.
- Ustawienie parametrów zestawu – wprowadza się szerokość roboczą narzędzia, położenie anteny względem osi ciągnika i ewentualne przesunięcie maszyny. Błędne dane mogą powodować nakładki nawet przy poprawnym sygnale satelitarnym.
- Aktywacja autoguidance – po ustawieniu ciągnika na właściwej ścieżce operator uruchamia automatyczne prowadzenie. Terminal oblicza odchylenie od linii, a sterownik przekazuje korektę do układu kierowniczego.
- Korekta toru w czasie rzeczywistym – system reaguje na zmianę pozycji i utrzymuje maszynę możliwie blisko zaplanowanej trasy. Operator kontroluje prędkość, narzędzie, warunki na polu i w razie potrzeby przejmuje kierowanie.
- Współpraca z narzędziem przez ISOBUS – kompatybilny standard pozwala wymieniać dane między ciągnikiem a maszyną. Terminal może przekazywać informacje o szerokości roboczej, sekcjach lub zadaniu, a narzędzie może automatycznie sterować wybranymi funkcjami.
Rozszerzeniem ISOBUS jest między innymi komunikacja TIM, w której zgodna maszyna może przekazywać ciągnikowi polecenia dotyczące wybranych funkcji. Zakres automatyzacji zależy jednak od wyposażenia obu urządzeń, oprogramowania i konfiguracji producenta. Sam terminal ISOBUS nie oznacza jeszcze pełnego automatycznego sterowania wszystkimi elementami zestawu.
Co zyskuje rolnik?
Największe korzyści wynikają z powtarzalności przejazdów i mniejszego obciążenia operatora. System nie poprawia parametrów gleby ani narzędzia, ale pomaga wykorzystać jego szerokość roboczą bez ciągłego korygowania kierunku.
W praktyce autoguidance może zapewnić:
- mniejsze nakładki, a tym samym niższe zużycie paliwa, nawozów i środków ochrony roślin,
- równomierne przejazdy przy dużej szerokości roboczej, gdy ocena odległości z kabiny jest trudna,
- pracę w nocy, przy mgle lub przy ograniczonej widoczności, o ile warunki bezpieczeństwa na to pozwalają,
- mniejsze zmęczenie operatora, który nie musi przez wiele godzin wykonywać ciągłych, drobnych korekt kierownicą.
Najprościej ująć to tak: GNSS mówi systemowi, gdzie znajduje się ciągnik, korekcja określa tę pozycję z wymaganą dokładnością, terminal oblicza odchylenie, a moduł sterujący fizycznie zmienia kierunek jazdy. Dopiero współpraca tych elementów tworzy autoguidance, który może realnie prowadzić maszynę po polu.
