Układ hamulcowy ciągnika rolniczego – budowa, działanie, serwis

Układ hamulcowy ciągnika rolniczego decyduje o bezpieczeństwie operatora, maszyny i zestawu z przyczepą. W zależności od modelu może wykorzystywać mechaniczne, hydrauliczne lub pneumatyczne przeniesienie siły, a elementy cierne mogą pracować na sucho albo w kąpieli olejowej. Różnice konstrukcyjne mają bezpośredni wpływ na diagnostykę, serwis i koszty napraw.

Budowa układu hamulcowego ciągnika

Podstawowym zadaniem układu jest wytworzenie i przekazanie siły hamowania na koła ciągnika. W starszych konstrukcjach spotyka się proste mechanizmy cięgłowe lub dźwigniowe, natomiast nowsze maszyny częściej korzystają z hydrauliki, hamulców wielotarczowych oraz instalacji pneumatycznej do sterowania hamulcami przyczepy.

Przeczytaj również: Jak konserwować układ pneumatyczny ciągnika?

W wielu ciągnikach lewy i prawy hamulec są obsługiwane osobnymi pedałami. Rozwiązanie to ułatwia wykonywanie skrętów na uwrociu, ale podczas jazdy po drodze pedały powinny być połączone zgodnie z instrukcją producenta. Nierówne działanie obu stron może spowodować ściąganie ciągnika.

Najważniejsze elementy układu to:

• Pedały i dźwignie sterujące – przekazują ruch operatora do mechanizmu uruchamiającego hamulec.
• Pompy hamulcowe – w układzie hydraulicznym zwiększają ciśnienie płynu roboczego.
• Przewody, rurki i złącza – prowadzą płyn hydrauliczny albo sprężone powietrze.
• Siłowniki i mechanizmy wykonawcze – zamieniają ciśnienie lub ruch cięgła na docisk elementów ciernych.
• Tarcze cierne, przekładki i tarcze dociskowe – występują głównie w hamulcach wielotarczowych.
• Bębny, szczęki i rozpieraki – tworzą klasyczny hamulec bębnowy.
• Sprężarka, zbiornik i zawór sterujący – należą do pneumatycznego układu hamowania przyczepy.

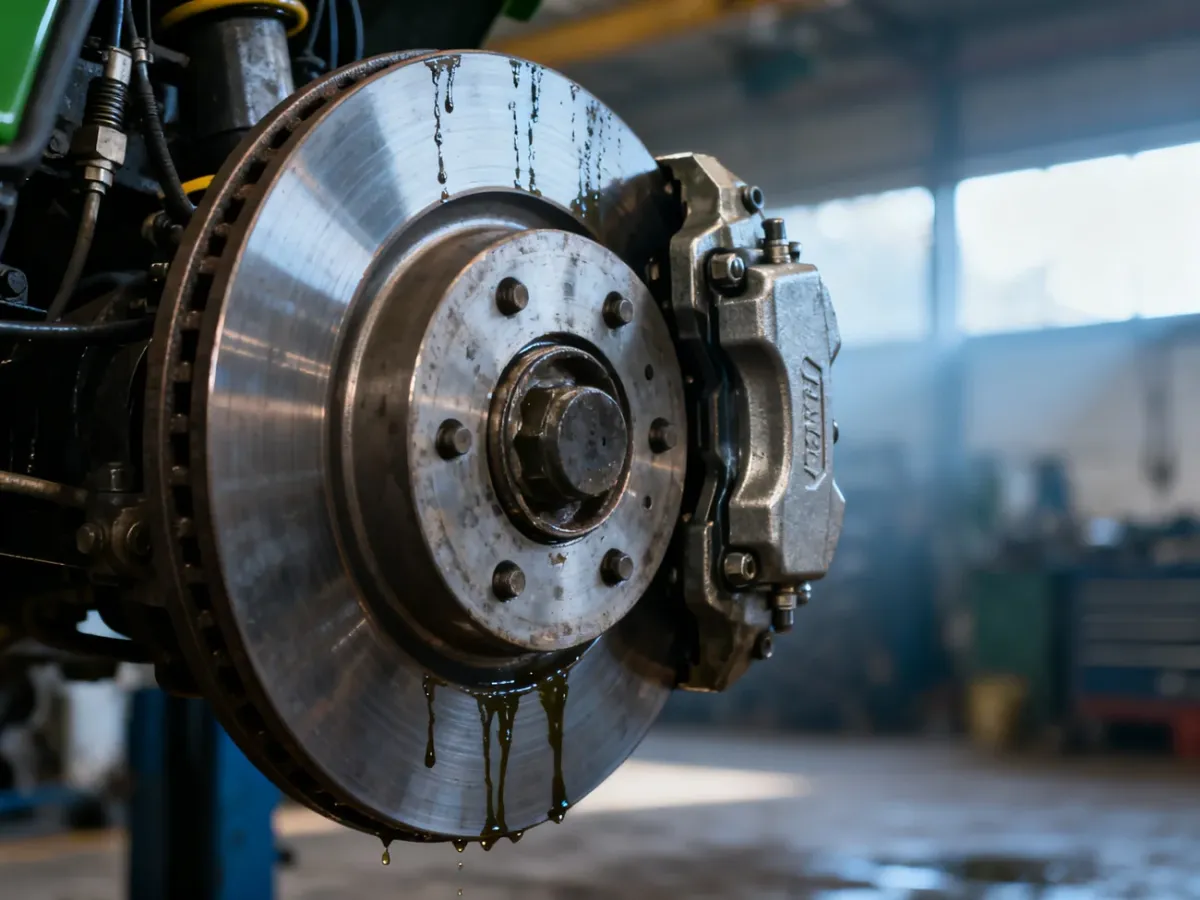

Hamulec tarczowy wykorzystuje docisk klocków lub tarcz ciernych do powierzchni tarczy. W rozwiązaniu wielotarczowym kilka tarcz zwiększa powierzchnię tarcia bez potrzeby stosowania dużej średnicy pojedynczego elementu. Hamulec bębnowy działa przez rozpieranie szczęk wewnątrz obracającego się bębna. Konkretna konstrukcja zależy od osi, generacji ciągnika i założeń producenta.

Jak działa hamowanie?

Przebieg hamowania różni się zależnie od rodzaju napędu sterującego, ale ogólny łańcuch działania pozostaje podobny. Siła wywierana przez operatora musi zostać przeniesiona na elementy cierne, które zamieniają energię ruchu w ciepło.

W typowym układzie proces wygląda następująco:

1. Operator naciska pedał hamulca, a jego ruch uruchamia pompę, dźwignię lub zawór.
2. Mechanizm sterujący wytwarza siłę mechaniczną albo ciśnienie w przewodzie.
3. Ciśnienie płynu przesuwa tłok pompy lub siłownika, natomiast w instalacji pneumatycznej podobną funkcję wykonuje sprężone powietrze.
4. Siłownik lub mechanizm dźwigniowy dociska klocki, tarcze cierne albo szczęki hamulcowe.
5. Tarcie między elementami nieruchomymi i obracającymi się ogranicza prędkość koła, a następnie zatrzymuje ciągnik.
6. Po zwolnieniu pedału ciśnienie spada, a sprężyny odciągają elementy cierne od powierzchni roboczych.

W układzie mechanicznym siła biegnie przez cięgła, wałki i dźwignie. Taki system jest stosunkowo łatwy do zrozumienia, ale wymaga kontroli luzów, zużycia przegubów i prawidłowego ustawienia obu stron. Układ hydrauliczny wykorzystuje nieściśliwy płyn. Jego zaletą jest równomierne przekazywanie siły, lecz obecność powietrza, nieszczelność albo niewłaściwy płyn pogarszają działanie.

Hamulce przyczepy często sterowane są pneumatycznie. Sprężarka ciągnika napełnia zbiornik, a zawór sterujący reguluje ciśnienie kierowane do siłowników przyczepy. Układ dwuobwodowy rozdziela funkcje na dwa niezależne obwody, co zwiększa bezpieczeństwo w razie uszkodzenia jednego z nich. Złącza przewodów, zawór, przewody i siłowniki muszą być zgodne z rozwiązaniem zastosowanym w danym zestawie.

Polecamy: Typy rozdzielaczy hydraulicznych w ciągnikach – przegląd rozwiązań

Hamulce mokre czy suche?

Hamulce suche pracują bez zanurzenia elementów ciernych w oleju. Hamulce mokre, nazywane także olejowymi, mają tarcze cierne pracujące w kąpieli olejowej, zwykle wewnątrz tylnego mostu lub obudowy osi. Olej odbiera część ciepła i ogranicza zużycie powierzchni ciernych, ale wymaga użycia właściwego środka smarnego.

W hamulcu mokrym stan oleju ma znaczenie dla pracy całego zespołu. Niewłaściwa lepkość, zanieczyszczenie albo mieszanie niekompatybilnych olejów może pogorszyć tarcie i przyspieszyć zużycie tarcz. W niskiej temperaturze olej staje się gęstszy, dlatego objawy takie jak opóźnione zwalnianie hamulca trzeba oceniać razem z temperaturą i zaleceniami zawartymi w DTR.

Diagnostyka i typowe usterki

Diagnostykę należy rozpocząć od ustalenia typu hamulca i sprawdzenia, czy problem dotyczy ciągnika, czy instalacji przyczepy. Pomiar ciśnienia, odpowietrzanie i kontrolę luzów wykonuje się według dokumentacji konkretnego modelu. Nie można bezpośrednio przenosić ustawień z innego ciągnika.

Najczęstsze objawy i możliwe przyczyny przedstawia tabela:

Zapowietrzenie układu hydraulicznego często pojawia się po rozłączeniu przewodu, niskim poziomie płynu lub naprawie pompy. Samo dolanie płynu nie usuwa przyczyny. Jeżeli wyciek występuje wewnątrz obudowy tylnego mostu albo skrzyni, naprawa może wymagać rozpołowienia ciągnika i powinna zostać wykonana przez serwis dysponujący dokumentacją oraz przyrządami pomiarowymi.

Serwis i konserwacja

Terminy wymiany płynu hydraulicznego, oleju przekładniowego i elementów ciernych są zależne od modelu, rodzaju pracy oraz zaleceń producenta. Nie należy zastępować interwału z DTR ogólną regułą. W ciągniku pracującym z ciężkimi przyczepami hamulce są bardziej obciążone niż w maszynie wykorzystywanej głównie do lekkich prac polowych.

Polecamy: Wymiana oleju hydraulicznego w ciągniku – jak zrobić to samodzielnie?

Przegląd układu powinien obejmować:

• sprawdzenie poziomu i rodzaju płynu lub oleju zgodnie z DTR,
• kontrolę przewodów, złączy, pomp, siłowników i miejsc możliwych wycieków,
• ocenę luzu pedałów, działania blokady pedałów oraz hamulca postojowego,
• sprawdzenie równomierności hamowania obu kół,
• kontrolę ciśnienia i szczelności instalacji pneumatycznej przyczepy,
• oględziny tarcz, klocków, szczęk lub pakietu tarcz ciernych podczas zaplanowanego demontażu.

Podczas pracy serwisowej przestrzegaj następujących zasad:

• Opuść narzędzia na podłoże, wyłącz silnik i zabezpiecz ciągnik przed przypadkowym ruchem.
• Przed rozłączeniem przewodu pneumatycznego lub hydraulicznego zredukuj ciśnienie zgodnie z instrukcją.
• Do podnoszenia używaj punktów przewidzianych przez producenta, a uniesioną maszynę oprzyj na podporach.
• Nie pracuj pod ciągnikiem utrzymywanym wyłącznie przez podnośnik hydrauliczny.
• Stosuj rękawice i ochronę oczu, ponieważ płyny techniczne mogą podrażniać skórę i oczy.

Ostrzeżenie: Układ pneumatyczny może pozostawać pod ciśnieniem po wyłączeniu silnika. Płyn hamulcowy i oleje techniczne wymagają zebrania do odpowiedniego pojemnika oraz przekazania do utylizacji. Po każdej ingerencji w hamulce wykonaj kontrolę szczelności i próbę działania w bezpiecznych warunkach, a parametry regulacji potwierdź w dokumentacji danego ciągnika. Jeżeli układ nie utrzymuje ciśnienia, hamuje tylko jedną stroną albo pojawia się wyciek wewnętrzny, nie używaj maszyny do pracy z obciążeniem.

Najbezpieczniejszy sposób obsługi to rozpoznanie rodzaju zastosowanego układu, kontrola płynu lub oleju, sprawdzenie szczelności oraz ocena równomierności hamowania. Przy ciężkiej pracy z przyczepą szczególne znaczenie ma sprawna instalacja pneumatyczna i prawidłowe działanie obu obwodów.
