Przednia oś ciągnika rolniczego łączy trzy funkcje: przenosi obciążenia, umożliwia kierowanie i – w ciągnikach z napędem 4×4 – przekazuje moment obrotowy na przednie koła. Dlatego jej budowa jest bardziej złożona niż typowej osi samochodowej. W układzie znajdują się między innymi obudowa mostu, mechanizm różnicowy, półosie, zwrotnice oraz zwolnice planetarne.
Z czego składa się przednia oś ciągnika?
W osi napędowej wszystkie elementy muszą pracować pod dużym obciążeniem pionowym i skrętnym. Oś przenosi masę ciągnika oraz narzędzia zawieszone na przednim TUZ, a podczas pracy z napędem 4×4 dodatkowo przekazuje siłę uciągu na koła.

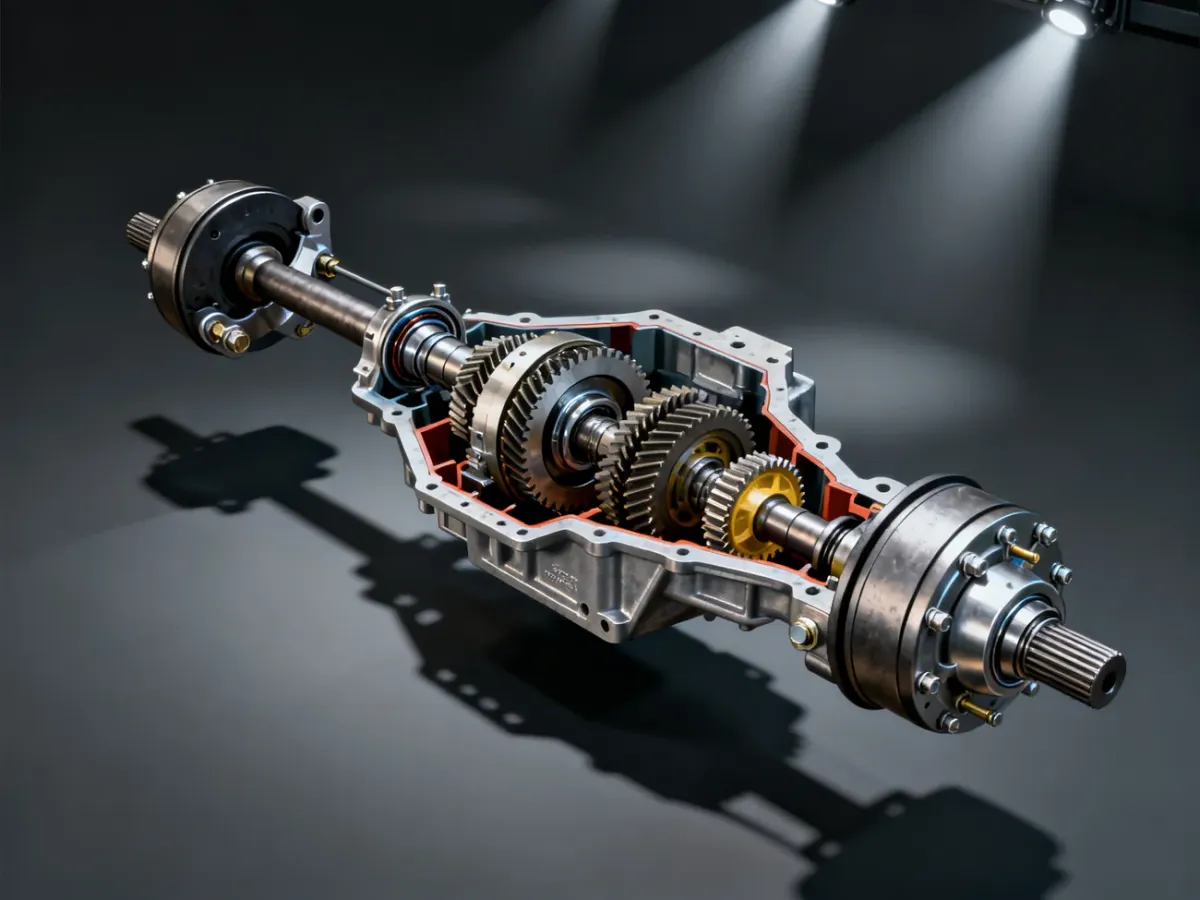

Najważniejsze podzespoły przedniej osi to:
- Obudowa mostu – sztywny korpus, który chroni przekładnie i półosie, a także łączy oś z ramą lub wspornikiem ciągnika.
- Mechanizm różnicowy – rozdziela napęd na lewe i prawe koło, pozwalając im obracać się z różną prędkością podczas skrętu.
- Półosie – wały przekazujące moment obrotowy z mechanizmu różnicowego do zwolnic. W osi skrętnej współpracują z przegubami, ponieważ koła zmieniają położenie względem korpusu.
- Zwrotnice i sworznie zwrotnic – zwrotnica jest elementem, do którego mocuje się piastę oraz koło. Obraca się wokół sworznia, umożliwiając zmianę kierunku jazdy.
- Zwolnice planetarne – przekładnie umieszczone przy kołach. Zmniejszają prędkość obrotową i zwiększają moment obrotowy przekazywany na koła.
Zwolnica planetarna wykorzystuje zazwyczaj koło słoneczne, koła planetarne oraz koło pierścieniowe. Dzięki takiej konstrukcji można uzyskać duże przełożenie w zwartej obudowie. Odciąża to pozostałe elementy układu napędowego i zwiększa siłę działającą na koło.
Jak napęd trafia z silnika na koła?
Przepływ mocy w przedniej osi przebiega w określonej kolejności. Sama oś nie wytwarza napędu, lecz odbiera moment z układu przeniesienia napędu ciągnika i przekazuje go na oba przednie koła:
- Wał napędowy doprowadza moment obrotowy do przekładni głównej przedniego mostu.
- Przekładnia główna zmienia kierunek przepływu napędu i przekazuje go do mechanizmu różnicowego.
- Mechanizm różnicowy rozdziela moment na lewą i prawą półoś. Podczas jazdy po łuku pozwala kołom pokonać różne drogi bez wymuszania identycznej prędkości obrotowej.
- Półosie przekazują napęd do zwolnic znajdujących się przy zwrotnicach i piastach kół.
- Zwolnice redukują obroty, zwiększają moment obrotowy i przekazują go na koła przednie.
Przy skręcie półosie muszą współpracować z elementami umożliwiającymi zmianę kąta zwrotnicy. Z tego powodu w przednich osiach napędowych stosuje się odpowiednie przeguby i uszczelnienia, których stan wpływa na trwałość całego układu.
Oś sztywna i amortyzowana – czym się różnią?
W osi sztywnej lewe i prawe koło są połączone wspólną konstrukcją mostu. Cały zespół wykonuje ruch względem ciągnika, ale koła nie mają niezależnego zawieszenia. To rozwiązanie jest proste, odporne na obciążenia i często dobrze sprawdza się podczas ciężkich prac polowych.

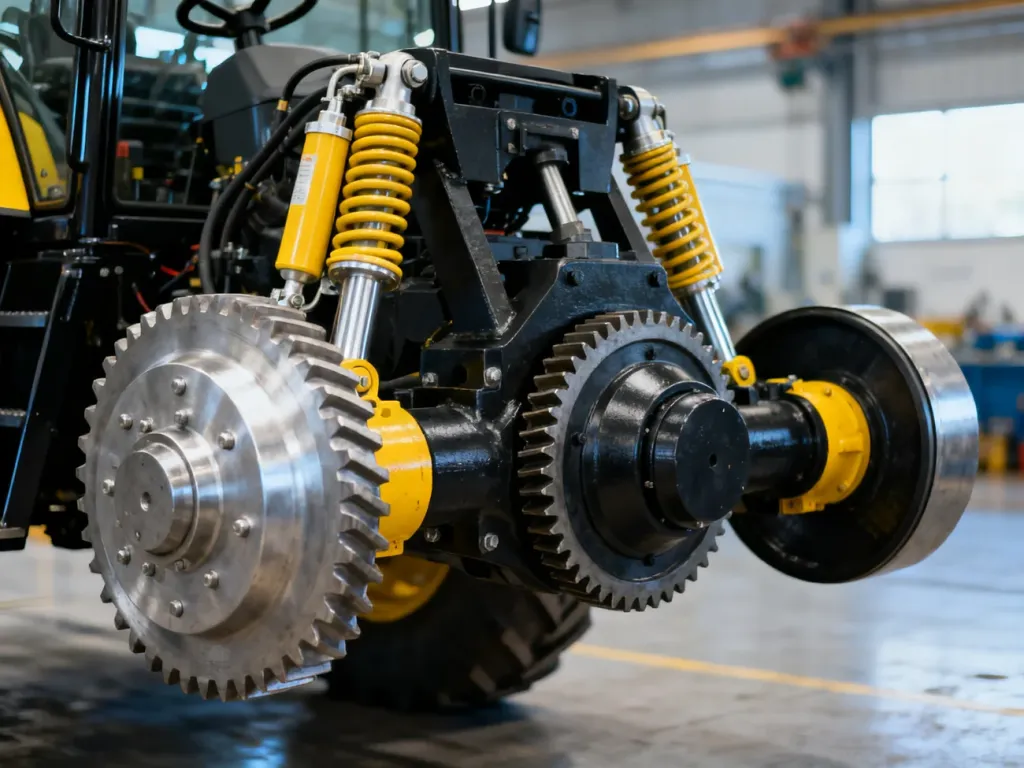

Oś amortyzowana wykorzystuje dodatkowe elementy prowadzące oraz układ tłumiący. Może to być konstrukcja wahaczowa, sprężyny i amortyzatory albo układ hydropneumatyczny. Amortyzacja ogranicza przenoszenie uderzeń na ciągnik, a przy odpowiednim prowadzeniu pomaga utrzymać kontakt kół z podłożem.
Najważniejsze różnice między tymi rozwiązaniami przedstawia tabela:
| Cecha | Oś sztywna | Oś amortyzowana |
|---|---|---|
| Zasada działania | Koła są połączone wspólnym korpusem mostu. | Most lub zwrotnice współpracują z układem tłumiącym i elementami prowadzącymi. |
| Komfort jazdy | Mniejszy na nierównym podłożu i przy większej prędkości. | Wyższy dzięki ograniczeniu przenoszenia drgań i uderzeń. |
| Trakcja | Dobra w ciężkich pracach, zależna od ukształtowania podłoża. | Może być lepsza na nierównościach, ponieważ koła łatwiej utrzymują kontakt z podłożem. |
| Złożoność serwisu | Mniejsza liczba elementów, prostsza obsługa. | Więcej punktów kontrolnych, siłowników lub elementów prowadzących. |
| Zastosowanie | Prace polowe, gdzie liczy się prostota i odporność. | Transport, jazda po nierównych drogach i praca wymagająca większej stabilności jazdy. |
Amortyzacja nie zastępuje mechanizmu różnicowego ani zwolnic. Jest osobnym układem, który wpływa na ruch osi względem ciągnika. Jej zalety obejmują mniejsze zmęczenie operatora, ograniczenie obciążeń przenoszonych na ramę oraz stabilniejszy kontakt przednich kół z podłożem. Ceną za to jest bardziej złożona konstrukcja i wyższe wymagania serwisowe.
Jak dbać o przednią oś?
Żywotność osi zależy nie tylko od wytrzymałości korpusu i przekładni, lecz także od regularnej obsługi. Punkty smarowania zwrotnic, sworzni i przegubów należy kontrolować zgodnie z instrukcją konkretnej maszyny. Zaniedbanie smarowania może prowadzić do wyrobienia sworzni, zwiększenia luzów i przyspieszonego zużycia łożysk.
Trzeba również sprawdzać luzy na łożyskach kół i zwolnic, stan uszczelnień oraz ewentualne wycieki oleju z mostu. Wyraźny luz, hałas podczas pracy albo olej pojawiający się przy zwolnicy wymagają przerwania dalszej eksploatacji i kontroli serwisowej. Wczesne wykrycie problemu zwykle ogranicza zakres naprawy.
Budowa przedniej osi ciągnika podporządkowana jest przenoszeniu dużych sił przy jednoczesnym zachowaniu możliwości skrętu. Mechanizm różnicowy rozdziela napęd, półosie doprowadzają go do zwolnic, a zwolnice zwiększają moment obrotowy na kołach. Regularne smarowanie i kontrola luzów pomagają zachować sprawność całego układu.
