Układ napędowy ciągnika to nie tylko skrzynia biegów, lecz cały system przekazywania mocy z silnika do kół i współpracy z układami trakcyjnymi. Rodzaj zastosowanej przekładni wpływa na zużycie paliwa, komfort operatora, możliwości pracy z dużym obciążeniem oraz koszty serwisowania.
Co obejmuje układ napędowy ciągnika?

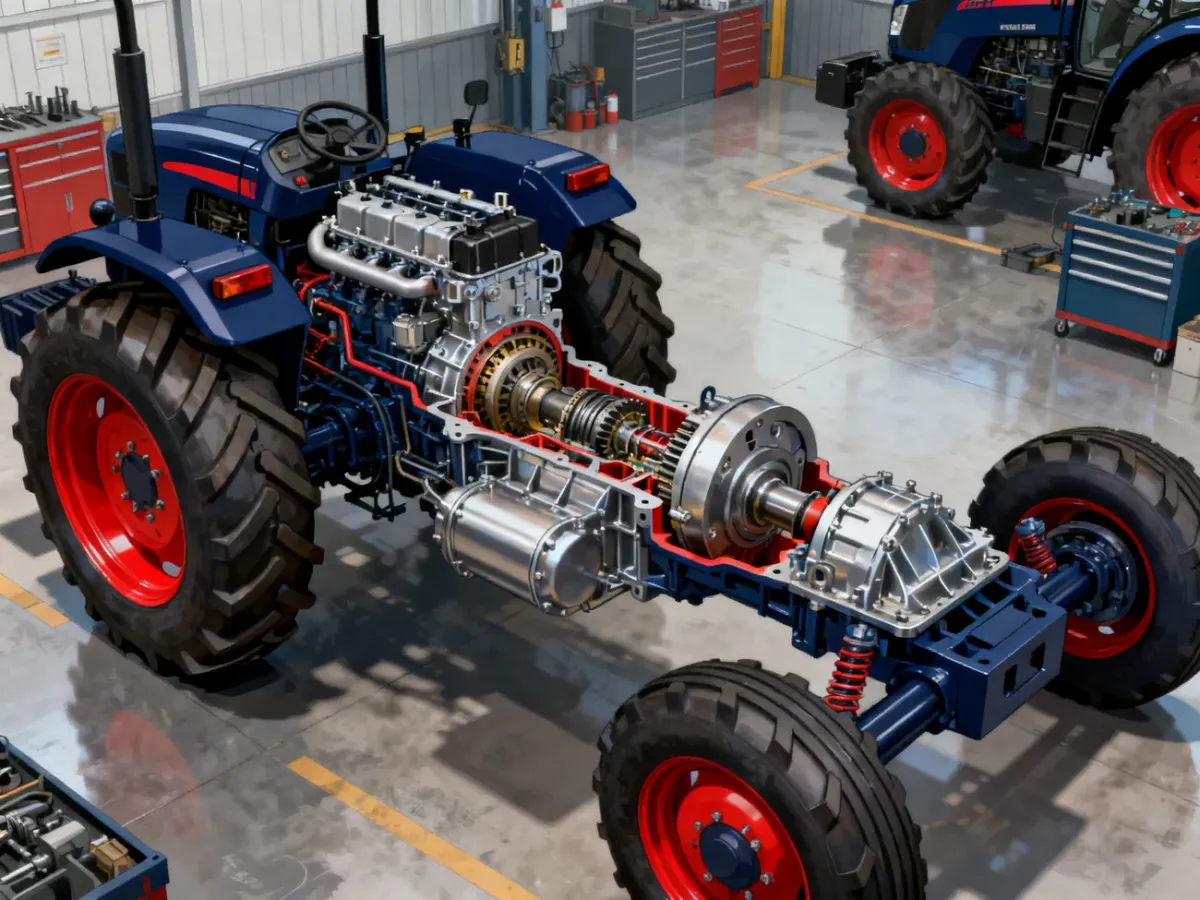

W ciągniku układ napędowy zarządza momentem obrotowym wytwarzanym przez silnik i przekazuje go na koła. Skrzynia biegów jest jego ważnym elementem, ale nie wyczerpuje całego pojęcia. W skład systemu wchodzą także między innymi sprzęgło, rewers, przekładnia główna, mechanizmy różnicowe, napęd przedniej osi, blokady oraz układy sterowania.
Przepływ momentu obrotowego można przedstawić w uproszczeniu w następującej kolejności:
- Silnik wytwarza moment obrotowy.
- Sprzęgło umożliwia płynne połączenie i rozłączenie napędu.
- Skrzynia biegów dobiera przełożenie do prędkości i obciążenia.
- Przekładnia główna przekazuje napęd do osi i zmienia jego parametry.
- Mechanizmy różnicowe oraz półosie przekazują moment na koła.
W praktyce liczy się nie tylko sprawność mechaniczna, ale także sposób sterowania. Automatyczna zmiana przełożeń może zmniejszyć obciążenie operatora, a właściwie działający napęd 4×4 poprawia trakcję podczas pracy z ciężkim narzędziem lub na wilgotnym podłożu.
Główne rodzaje układów napędowych ciągników
W nowoczesnych ciągnikach spotyka się trzy podstawowe grupy przekładni: mechaniczne, Powershift oraz bezstopniowe CVT, określane także jako IVT. Występują również rozwiązania zrobotyzowane, które automatyzują obsługę przekładni mechanicznej lub Powershift. Nazwy handlowe zależą od producenta, dlatego należy oceniać zasadę działania, a nie samą nazwę systemu.
| Typ układu | Złożoność | Efektywność paliwowa | Główne zastosowanie |
|---|---|---|---|
| Mechaniczny | Niska lub średnia, zależnie od liczby przełożeń i wyposażenia | Wysoka przy właściwie dobranym biegu i pracy ze stałym obciążeniem | Proste prace polowe, gospodarskie i zadania wymagające trwałej, nieskomplikowanej konstrukcji |
| Powershift | Średnia lub wysoka, z pakietami sprzęgieł i sterowaniem elektrohydraulicznym | Dobra, szczególnie przy częstych zmianach obciążenia i prędkości | Ciężkie prace polowe, transport oraz zadania wymagające zmiany przełożeń pod obciążeniem |
| CVT | Wysoka, z przekładnią mechaniczną i hydrostatyczną oraz zaawansowanym sterowaniem | Może być bardzo dobra, ponieważ układ dopasowuje obroty silnika do prędkości i obciążenia | Intensywna praca polowa, transport, prace wymagające płynnej regulacji prędkości |
Przekładnia mechaniczna
Przekładnia mechaniczna wykorzystuje określone przełożenia wybierane przez operatora. Jej mocną stroną jest prosta zasada działania, wysoka sprawność przenoszenia mocy oraz łatwiejsza diagnostyka. Mniejsza liczba elementów sterowanych elektronicznie może też oznaczać niższe koszty napraw, choć zależy to od konstrukcji konkretnego modelu.
Ograniczeniem jest konieczność właściwego doboru biegu. Przy zmianie przełożenia pod dużym obciążeniem operator może potrzebować użyć sprzęgła, a przerwanie przepływu mocy utrudnia utrzymanie stałej prędkości roboczej. Taki układ dobrze pasuje do gospodarstwa, w którym ciągnik wykonuje powtarzalne zadania i nie musi często zmieniać tempa pracy.
Powershift
Przekładnia Powershift pozwala zmieniać biegi lub półbiegi pod obciążeniem, bez całkowitego przerywania strumienia mocy. Za przełączanie odpowiadają najczęściej pakiety sprzęgieł sterowane elektrohydraulicznie. Operator może dopasować prędkość do warunków gleby, a ciągnik łatwiej utrzymuje wydajność podczas pracy z narzędziem o zmiennym oporze.
W wersjach z systemem APS, czyli Automatic Powershift, elektronika dobiera półbieg na podstawie parametrów pracy, takich jak obciążenie silnika i prędkość jazdy. Zmniejsza to liczbę czynności wykonywanych przez operatora. Powershift jest rozwiązaniem pośrednim między prostą skrzynią mechaniczną a CVT, ponieważ zapewnia automatyzację, ale nadal pracuje na określonych przełożeniach.
Przekładnia bezstopniowa CVT
CVT zmienia przełożenie płynnie, bez klasycznych, wyraźnie odczuwalnych stopni. W wielu konstrukcjach współpracują ze sobą część mechaniczna i hydrostatyczna. Sterownik dobiera prędkość jazdy oraz obroty silnika do aktualnego zapotrzebowania na moc.
Takie rozwiązanie ułatwia utrzymanie stałej prędkości roboczej, precyzyjne manewrowanie i ekonomiczną jazdę transportową. Nie oznacza to jednak, że CVT zawsze zużywa mniej paliwa. Wynik zależy od ustawień, obciążenia, prędkości, stanu technicznego oraz umiejętności wykorzystania trybów pracy. Złożona konstrukcja może też zwiększać cenę zakupu i koszt serwisowania.
Technologie wspierające pracę napędu
O wydajności ciągnika decyduje nie tylko główny typ przekładni. Duże znaczenie mają systemy, które ułatwiają zmianę kierunku, dobór przełożeń, wykorzystanie przyczepności i współpracę z hydrauliką.
Najczęściej spotykane rozwiązania to:
- Rewers elektrohydrauliczny – umożliwia szybką zmianę kierunku jazdy bez używania pedału sprzęgła. Ułatwia pracę z ładowaczem, manewrowanie na uwrociach i podłączanie maszyn.
- APS – automatycznie dobiera półbiegi Powershift do obciążenia silnika i prędkości jazdy, ograniczając liczbę ręcznych zmian przełożeń.
- ASM – automatycznie zarządza napędem 4×4 oraz blokadą mechanizmu różnicowego na podstawie parametrów jazdy, między innymi prędkości i kąta skrętu kół.
- Load-Sensing – dostosowuje wydatek pompy hydraulicznej do rzeczywistego zapotrzebowania odbiorników, co może ograniczać straty mocy i zużycie paliwa.
Ważną funkcją jest także zarządzanie mocą silnika i współpraca przekładni z WOM. Elektronika może utrzymywać obroty potrzebne do napędzania maszyny, a jednocześnie ograniczać niepotrzebne zwiększanie prędkości obrotowej. W ciągnikach wyposażonych w systemy rolnictwa precyzyjnego sterowanie napędem może współpracować z prowadzeniem automatycznym oraz terminalem obsługującym maszyny ISOBUS.
Jak dobrać układ napędowy do potrzeb gospodarstwa?
Nie ma jednego typu przekładni, który będzie najlepszy dla każdego gospodarstwa. Decyzję należy powiązać z rocznym przebiegiem ciągnika, rodzajem prac, kwalifikacjami operatorów i budżetem przeznaczonym na serwis.
Przy wyborze przeanalizuj następujące kryteria:
- Rodzaj pracy – do prostych zadań gospodarskich może wystarczyć przekładnia mechaniczna, natomiast ciężka uprawa i częste zmiany obciążenia przemawiają za Powershift lub CVT.
- Udział transportu – CVT ułatwia płynną jazdę i utrzymanie zadanej prędkości, szczególnie gdy ciągnik często pracuje z przyczepą.
- Intensywność użytkowania – przy dużej liczbie godzin pracy komfort automatycznej przekładni może ograniczyć zmęczenie operatora i poprawić powtarzalność przejazdów.
- Koszt zakupu i serwisu – prostszy układ zwykle łatwiej naprawić, a przekładnie Powershift i CVT wymagają dostępu do właściwych części, narzędzi oraz diagnostyki.
- Kompatybilność z maszynami – znaczenie mają zapotrzebowanie na hydraulikę, sposób napędu WOM, masa zestawu oraz wymagania narzędzi używanych w gospodarstwie.
Jako ciągnik główny do orki, głębokiej uprawy lub pracy z ciężkim agregatem warto rozważyć Powershift albo CVT. Powershift daje wyraźne przełożenia i sprawnie reaguje na zmianę obciążenia, a CVT pozwala płynnie dopasować prędkość do warunków. Gdy maszyna wykonuje głównie transport, prace komunalne lub zadania z ładowaczem, ważne stają się rewers, płynność ruszania i precyzyjne sterowanie.
Do ciągnika pomocniczego, używanego krócej i przy mniej wymagających zadaniach, bardziej rozbudowana przekładnia może nie uzasadniać wyższej ceny. Trzeba też uwzględnić dostępność serwisu. Przy błędach sterownika, problemach z kalibracją lub usterkach hydrauliki diagnostyka komputerowa często jest potrzebna, zanim mechanik rozpocznie naprawę.
Najdroższy układ nie zawsze daje największą korzyść. Opłacalność zależy od liczby godzin pracy, charakteru zadań i tego, czy gospodarstwo potrafi wykorzystać jego funkcje.
Dobór napędu jako decyzja eksploatacyjna
Przekładnia mechaniczna oferuje prostotę i sprawność, Powershift łączy zmianę przełożeń pod obciążeniem z umiarkowaną automatyzacją, a CVT zapewnia najwyższą płynność regulacji i szerokie możliwości sterowania. Ostateczny wybór powinien uwzględniać nie tylko moc silnika, lecz także trwałość podzespołów, koszty obsługi i wymagania operatora.
Nowoczesny układ napędowy coraz częściej jest połączeniem mechaniki, hydrauliki i elektroniki. W rolnictwie precyzyjnym jego wartość wynika z umiejętnego sterowania mocą, trakcją i prędkością, a nie z samej liczby dostępnych funkcji.
