W instalacji ciągnika najważniejsze jest rozróżnienie plusa (+) od masy (-), a nie szukanie fazy i przewodu neutralnego znanych z instalacji domowej. Ciągniki wykorzystują prąd stały DC o napięciu najczęściej 12 V lub 24 V. Kolor przewodu może być wskazówką, ale pewną identyfikację daje dopiero pomiar multimetrem i porównanie ze schematem konkretnego modelu.
Prąd stały w ciągniku – plus i masa zamiast fazy
W instalacji domowej 230 V AC rozróżnia się przewód fazowy, neutralny i ochronny. W ciągniku układ działa inaczej. Akumulator zasila odbiorniki prądem stałym, dlatego podstawowe punkty obwodu to dodatni biegun zasilania oraz biegun ujemny, często połączony z metalową ramą.
Ten drugi punkt nazywa się masą lub GND. Czarny albo niebieski przewód często prowadzi do masy, lecz nie można przyjąć tego bez sprawdzenia. W starszych ciągnikach kolory mogły wyblaknąć, a poprzedni właściciel mógł wykonać własne przeróbki. Tak zwana „twórczość własna” w wiązkach maszyn rolniczych jest częstą przyczyną pomyłek.
Najczęstsze kolory przewodów w ciągniku

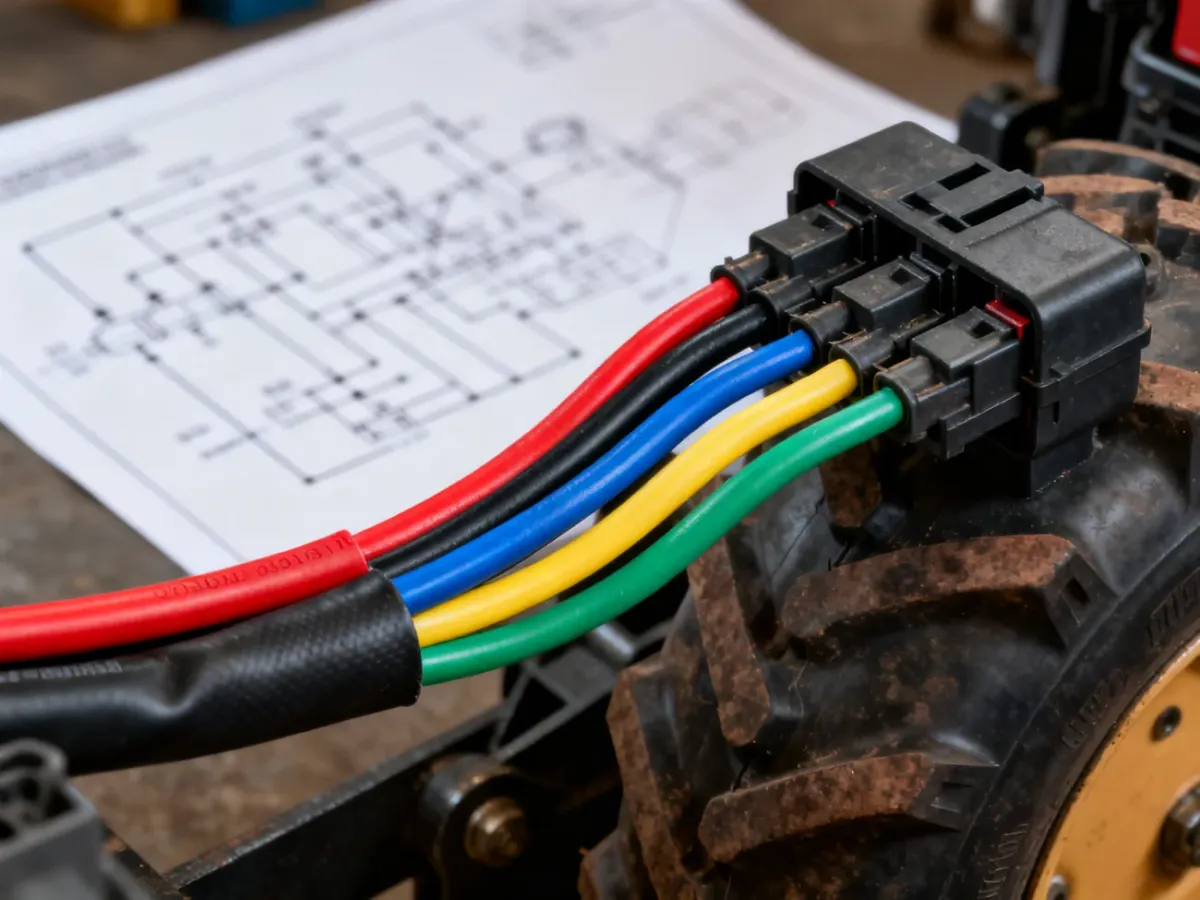

Poniższa tabela pokazuje typowe oznaczenia spotykane w instalacjach pojazdowych 12 V i 24 V. Nie jest to uniwersalny schemat dla wszystkich marek. Dokumentacja serwisowa konkretnego ciągnika ma pierwszeństwo przed kolorem izolacji.
| Kolor | Typowa funkcja | Uwagi |
|---|---|---|
| Czerwony | Stały plus (+) | Zasilanie doprowadzone bezpośrednio z akumulatora lub przez bezpiecznik |
| Czarny | Masa lub minus (-) | Często połączony z ramą, ale wymaga sprawdzenia miernikiem |
| Niebieski | Minus, obwód sterujący albo wybrane odbiorniki | Znaczenie zależy od producenta i konkretnej wiązki |
| Żółty | Obwód oświetlenia lub kierunkowskazów | Nie należy przypisywać mu jednej funkcji bez pomiaru |
| Zielony | Sygnał sterujący, oświetlenie albo dodatkowy odbiornik | W różnych modelach może oznaczać różne obwody |
W schematach mogą pojawić się oznaczenia literowe, takie jak + dla zasilania, GND lub – dla masy, a także skróty odnoszące się do konkretnych odbiorników. Oznaczenia L, N i PE dotyczą przede wszystkim instalacji prądu zmiennego. Nie należy przenosić ich bezpośrednio na wiązkę ciągnika.
Norma PN-HD 308 S2:2007 może być punktem odniesienia dla instalacji elektrycznych, ale nie tworzy jednego schematu kolorów obowiązującego dla wszystkich pojazdów rolniczych. Dlatego przy ciągniku zawsze sprawdzaj instrukcję napraw, schemat producenta albo dokumentację zamontowanego osprzętu.
Jak zidentyfikować nieznany przewód?
Gdy izolacja jest zabrudzona, wyblakła albo kolory nie pasują do schematu, identyfikuj przewód według jego funkcji. Potrzebujesz multimetru z pomiarem napięcia stałego i ciągłości obwodu. Przydatny może być także próbnik napięcia przeznaczony do instalacji pojazdowych.
Postępuj w następującej kolejności:
- Odłącz akumulator. Wyłącz zapłon, wyjmij kluczyk i odłącz przewód ujemny akumulatora. Zabezpiecz końcówkę tak, aby nie dotknęła przypadkowo zacisku.
- Obejrzyj całą wiązkę. Sprawdź, dokąd prowadzi przewód, czy nie ma dodatkowych bezpieczników, przekaźników, złącz lub połączeń wykonanych podczas wcześniejszych napraw.
- Poszukaj masy. Przy odłączonym akumulatorze ustaw multimetr na test ciągłości lub niski zakres rezystancji. Jedną sondę przyłóż do metalowej, oczyszczonej części ramy, a drugą do badanego przewodu. Przejście wskazuje połączenie z masą, ale przed uznaniem przewodu za masowy sprawdź jeszcze jego przebieg.
- Sprawdź obecność napięcia. Podłącz akumulator, ustaw multimetr na napięcie stałe i podłącz czarną sondę do masy. Czerwoną sondą dotykaj badanego przewodu. Napięcie zbliżone do napięcia akumulatora oznacza zasilanie w danym stanie instalacji. Przewód może być aktywny stale albo dopiero po przekręceniu kluczyka.
- Uruchom właściwy obwód. Włącz światła, kierunkowskaz, rozrusznik lub wybrany odbiornik, zależnie od tego, który przewód sprawdzasz. Obserwuj, kiedy pojawia się napięcie. Nie zwieraj przewodów sondą ani przypadkowym kawałkiem metalu.
- Sprawdź przewód pod obciążeniem. Sam pomiar napięcia bez obciążenia nie wykryje każdej usterki. Luźne złącze lub skorodowane połączenie może pokazywać prawidłowe napięcie, a tracić je po włączeniu odbiornika. W takim przypadku zmierz spadek napięcia na połączeniu albo zleć dalszą diagnostykę osobie mającej doświadczenie w instalacjach pojazdowych.
Przy pomiarze ciągłości akumulator musi być odłączony. Funkcji pomiaru rezystancji nie wolno używać w aktywnym obwodzie, ponieważ można uszkodzić multimetr albo element sterujący.
Jak oznaczać przewody po naprawie?

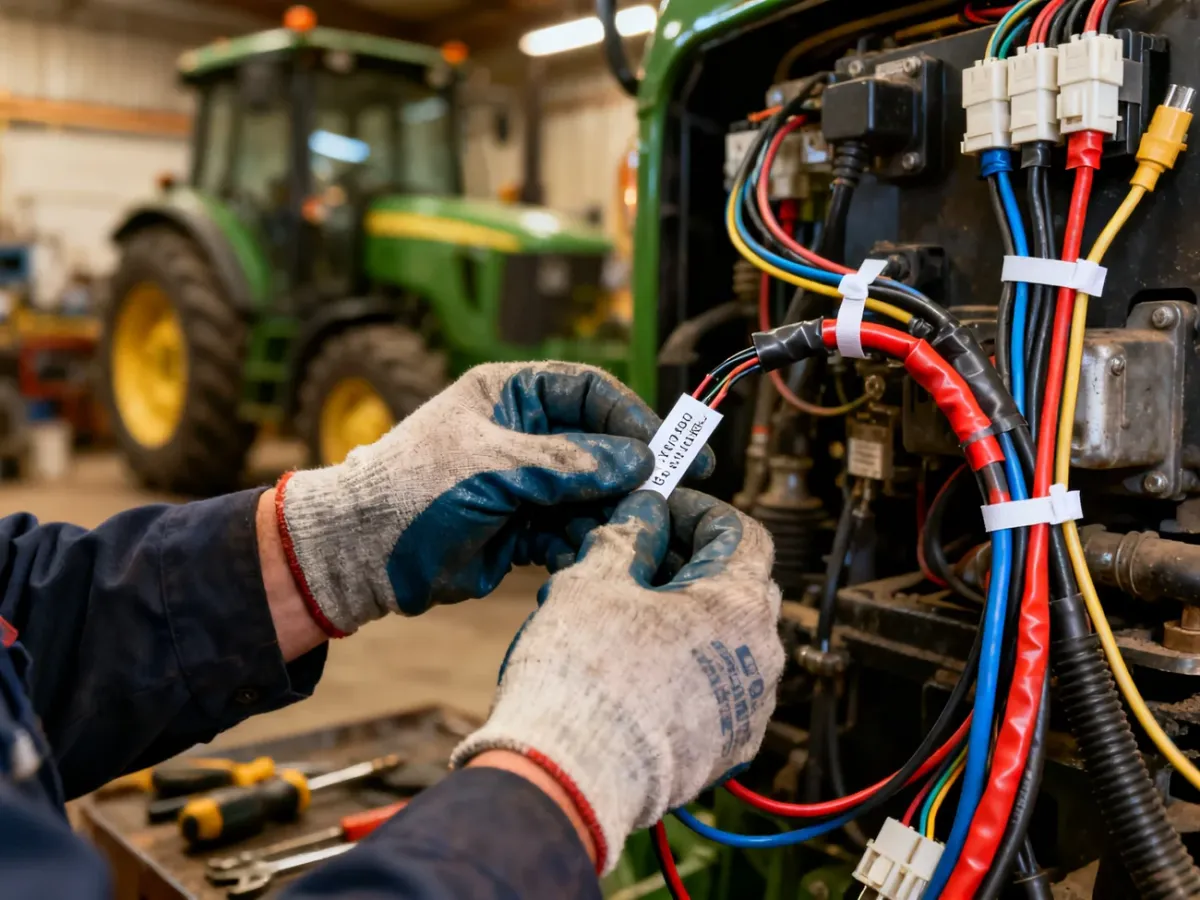

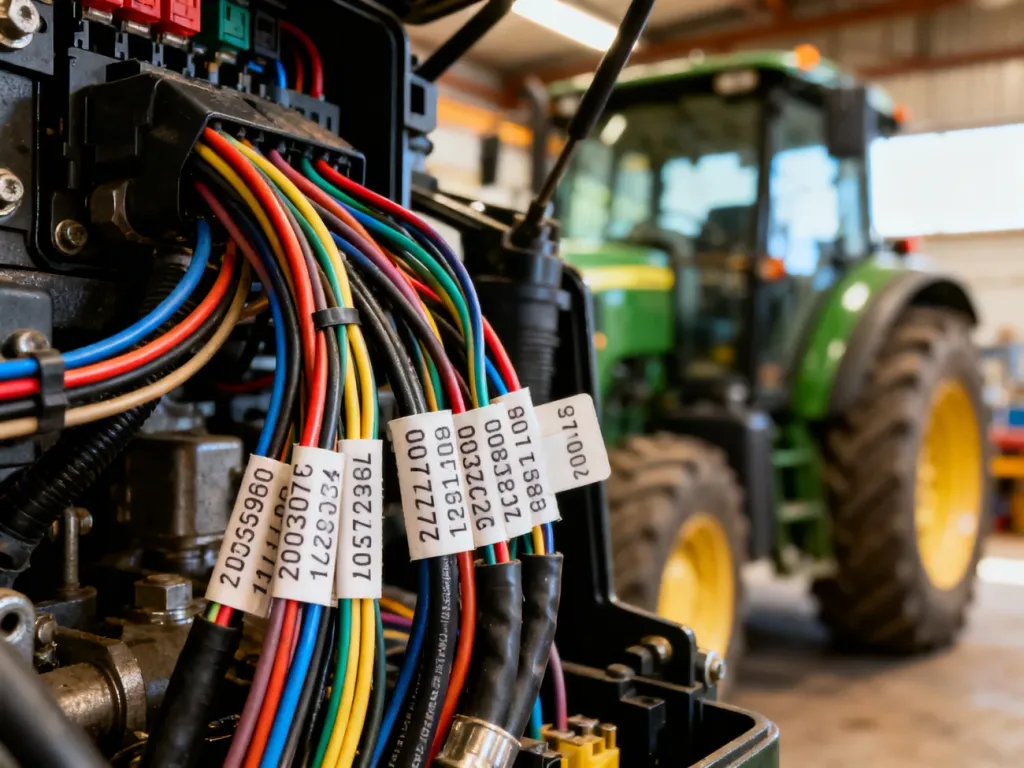

Po ustaleniu funkcji przewodu opisz go przy obu końcach. Oznaczenie powinno zawierać krótką informację, na przykład „+30”, „masa”, „lampa lewa” albo „czujnik temperatury”. Ten sam opis po obu stronach wiązki znacznie ułatwia kolejną naprawę.
W warunkach warsztatowych sprawdzają się trzy rozwiązania:
- Koszulki termokurczliwe – trwałe oznaczenie zakładane na przewód przed zaciśnięciem końcówki lub złącza.
- Opaski zaciskowe z etykietą – dobre do grubych wiązek i przewodów, które są już podłączone.
- Etykiety samoprzylepne – szybkie w użyciu, lecz wymagają czystej i odtłuszczonej powierzchni oraz ochrony przed wilgocią i ścieraniem.
Opis ręczny wykonany markerem może wystarczyć przy doraźnej naprawie, ale w ciągniku narażonym na olej, wodę, kurz i drgania szybko traci czytelność. Nie łącz przewodów przez zwykłe skręcenie. Użyj złącza zaciskanego, lutowania zgodnego z przeznaczeniem instalacji albo gotowego elementu naprawczego, a połączenie zabezpiecz przed wilgocią.
Bezpieczeństwo przy pracy z instalacją ciągnika
Przed rozpoczęciem naprawy sprawdź następujące punkty:
- Odłączony jest ujemny zacisk akumulatora, a kluczyk znajduje się poza stacyjką.
- Masz schemat instalacji konkretnego modelu albo dokumentację zamontowanego urządzenia.
- Multimetr i próbnik mają sprawne przewody pomiarowe oraz zakres odpowiedni dla napięcia stałego.
- Nowy obwód ma bezpiecznik dobrany do przewodu i odbiornika, zamontowany możliwie blisko źródła zasilania.
- Nie wykonujesz połączeń „na skrętkę” i nie zastępujesz bezpiecznika drutem.
Jeżeli awaria dotyczy sterownika silnika, magistrali komunikacyjnej, ładowania lub wielu obwodów naraz, lepiej korzystać ze schematu producenta i pomocy elektryka znającego instalacje maszyn rolniczych. Kolor przewodu traktuj jako podpowiedź, a nie dowód jego funkcji.
Najpewniejsza metoda to połączenie trzech informacji: przebiegu wiązki, schematu serwisowego i pomiaru multimetrem. Po naprawie oznacz przewód przy obu końcach, aby następna diagnostyka nie zaczynała się od zgadywania.
Praca przy instalacji elektrycznej może spowodować zwarcie, uszkodzenie podzespołów lub pożar. Jeśli nie masz pewności co do pomiaru albo sposobu naprawy, skorzystaj z pomocy wykwalifikowanego elektryka lub serwisu maszyn rolniczych.
