Montaż przedniego TUZ wymaga dokładnego przygotowania, a nie tylko przykręcenia wsporników do ramy. Najważniejsze są czyste płaszczyzny styku, drożne gwinty, stabilne podparcie elementów i kontrola hydrauliki. Montaż na farbie lub brudnych gwintach może po czasie doprowadzić do powstania luzów.
Co jest potrzebne do montażu?
Pracę wykonaj na równym, czystym i dobrze oświetlonym stanowisku. Ciągnik powinien mieć dostęp do ramy, a jego przednia część musi być zabezpieczona przed przypadkowym przemieszczeniem. Przed rozpoczęciem sprawdź instrukcję zestawu oraz sposób mocowania przewidziany dla konkretnego modelu ciągnika.
Przygotuj także dokumentację pojazdu. W miejscu montażu wspornika może znajdować się numer fabryczny lub VIN. Zanim przyłożysz elementy TUZ, upewnij się, że po montażu numer pozostanie widoczny. Zasłonięcie oznaczenia może później utrudnić badanie techniczne albo identyfikację ciągnika.
Poniższa tabela obejmuje podstawowe narzędzia i materiały:
| Narzędzie lub materiał | Zastosowanie |
|---|---|
| Gwintownik | Oczyszczenie i odświeżenie gwintów w otworach ramy |
| Szlifierka kątowa | Usunięcie farby z płaszczyzn styku |
| Podnośnik warsztatowy | Podparcie i precyzyjne ustawienie wsporników |
| Klej do gwintów | Zabezpieczenie śrub przed samoczynnym odkręceniem |
| Sprężone powietrze | Usunięcie pyłu, rdzy i opiłków z otworów |
Montaż przedniego TUZ krok po kroku
Przed rozpoczęciem prac odłącz źródła energii, jeśli wymaga tego instrukcja ciągnika, i nie wkładaj rąk między elementy podparte wyłącznie przez podnośnik. Podnośnik warsztatowy ma ułatwiać ustawienie wsporników, ale nie zastępuje stabilnego zabezpieczenia maszyny.
- Oczyść i odsłoń miejsce montażu – usuń błoto, olej oraz luźną rdzę z ramy i wsporników. Zdemontuj elementy, które ograniczają dostęp do otworów.

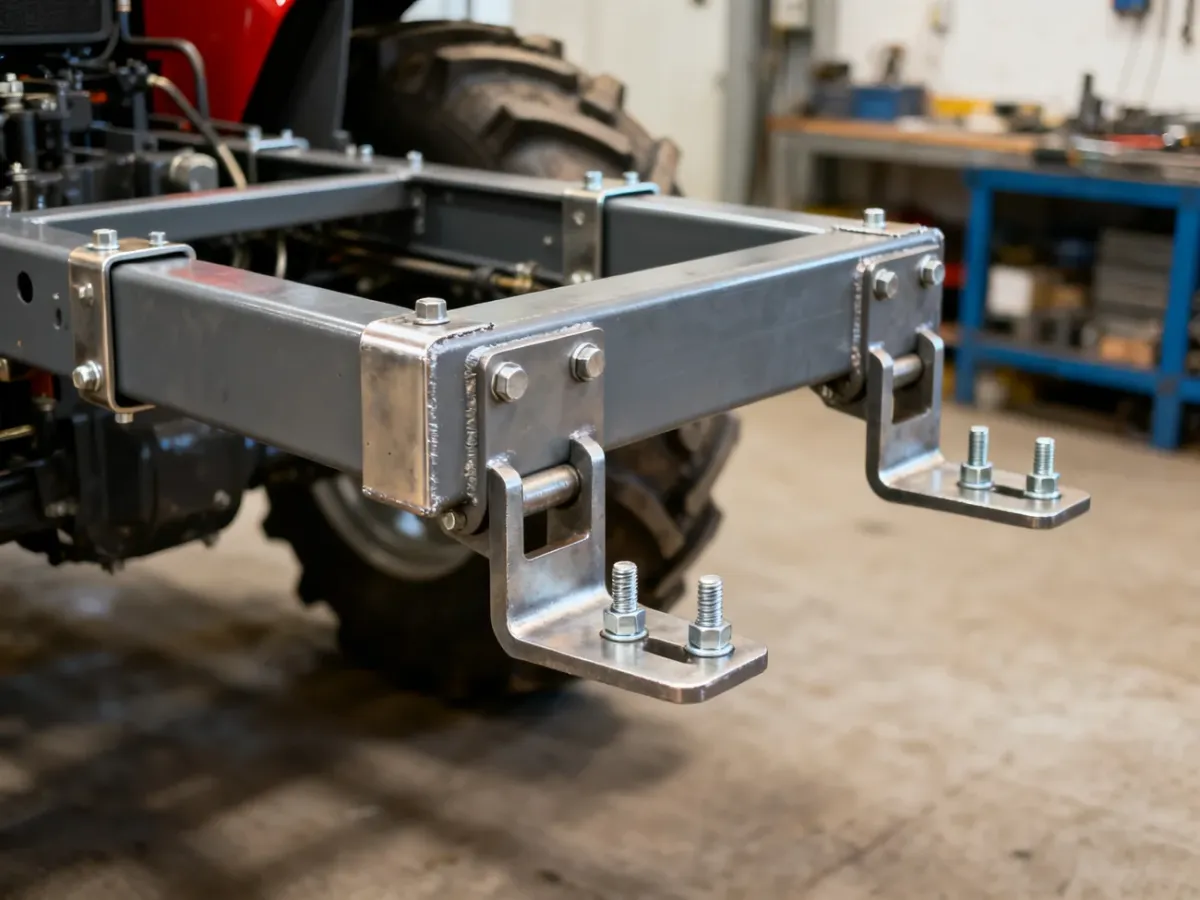

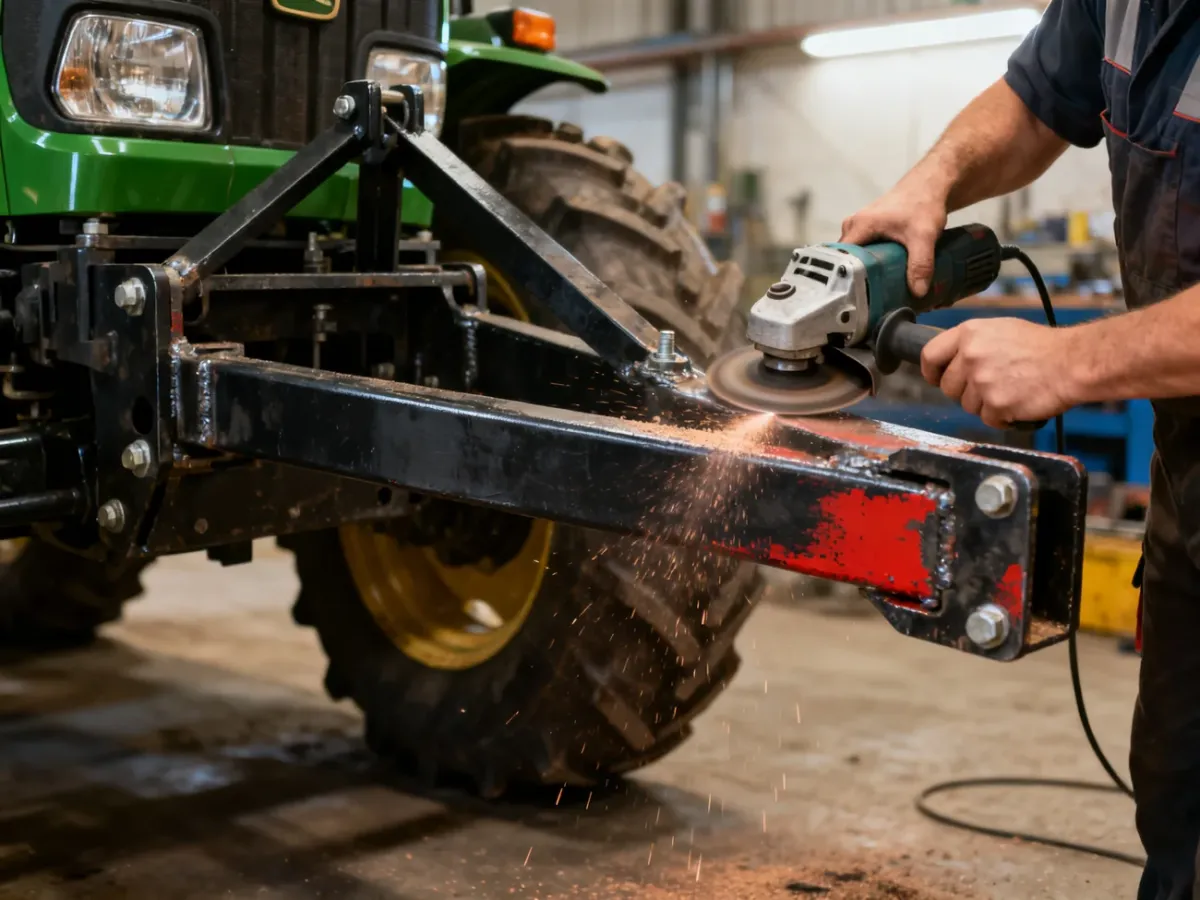

- Zeszlifuj farbę z płaszczyzn styku – oczyść miejsca, w których rama ciągnika, wsporniki TUZ i podkładki dystansowe przylegają do siebie. Elementy powinny opierać się na czystym metalu, zgodnie z instrukcją producenta.
- Sprawdź otwory montażowe – oceń stan gwintów i usuń widoczną rdzę lub zanieczyszczenia. Nie próbuj wkręcać śruby na siłę, ponieważ możesz uszkodzić gwint w ramie.
- Przeciągnij gwinty gwintownikiem – ręczny gwintownik usuwa osad i przywraca drożność otworu. Po zakończeniu przedmuchaj otwory sprężonym powietrzem, zachowując ochronę oczu i twarzy.
- Przymierz wsporniki – sprawdź, czy otwory w elementach TUZ pokrywają się z otworami ramy, a wspornik nie zasłania numeru fabrycznego. Nie poprawiaj spasowania przez ściskanie elementów śrubami.
- Ustaw wsporniki na podnośniku – podeprzyj je podnośnikiem warsztatowym i powoli dopasuj wysokość oraz położenie względem ramy. Takie podparcie ogranicza ryzyko przygniecenia dłoni i ułatwia równomierne osadzenie części.
- Wkręć śruby i zabezpiecz połączenia – śruby powinny początkowo wchodzić lekko. Nałóż ilość kleju do gwintów przewidzianą przez producenta środka, a następnie dokręcaj połączenia stopniowo i naprzemiennie.
- Dokręć połączenia zgodnie z dokumentacją – moment dokręcania zależy od modelu ciągnika, klasy śrub i konstrukcji zestawu. Nie stosuj uniwersalnej wartości z innego TUZ-a.
Najczęstszy błąd pojawia się już przy pierwszym etapie. Warstwa farby może wyglądać stabilnie, ale pod naciskiem wspornika ulega odkształceniu. Po kilku cyklach podnoszenia i opuszczania powstaje luz, który obciąża śruby oraz otwory montażowe.
Po oczyszczeniu powierzchni nie maluj ponownie miejsc styku przed skręceniem elementów. Zabezpieczenie antykorozyjne można wykonać na odsłoniętych fragmentach metalu po zakończeniu montażu, o ile nie zmieni to powierzchni przylegania.
Jak podłączyć hydraulikę i dodatki?

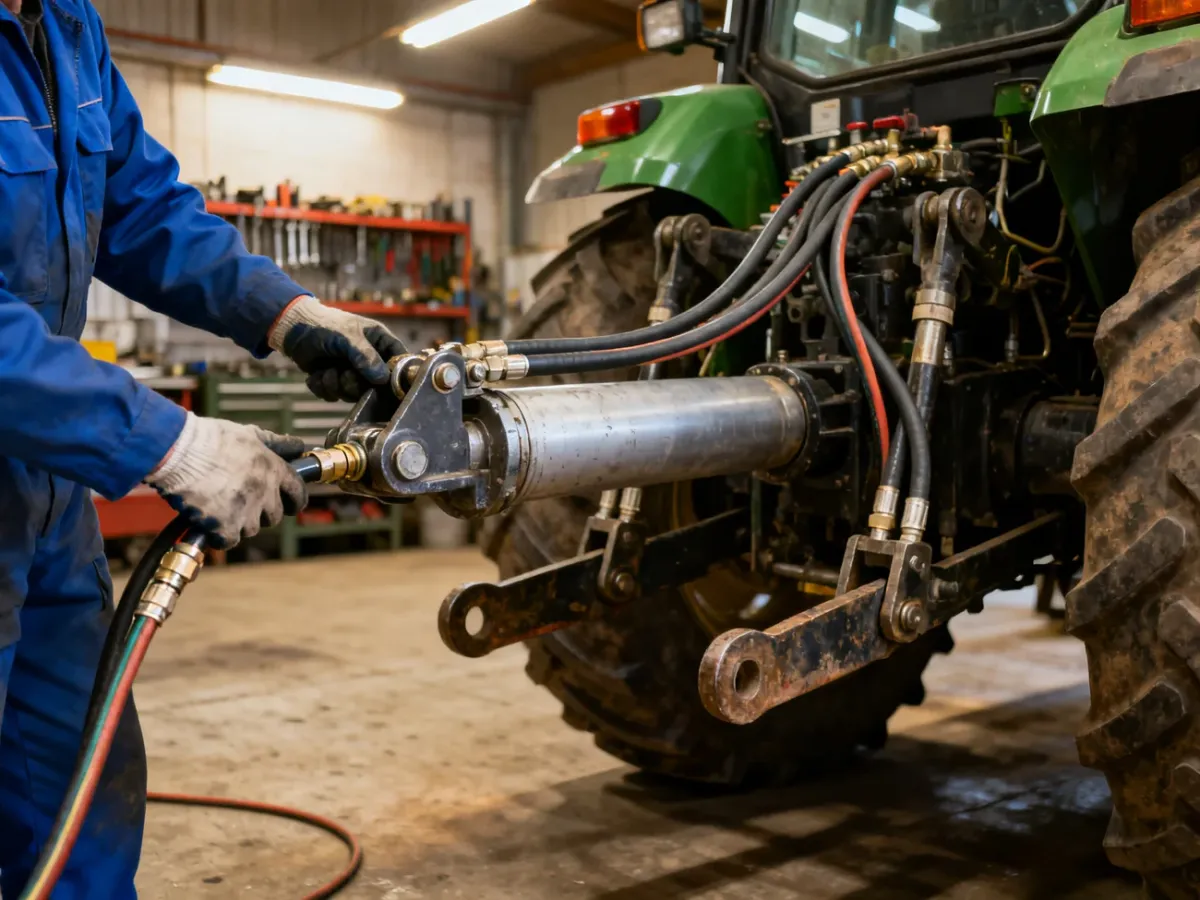

Po mechanicznym zamocowaniu TUZ podłącz przewody siłowników do właściwych sekcji rozdzielacza. Porównaj oznaczenia przewodów z instrukcją zestawu, sprawdź stan szybkozłączy i upewnij się, że przewody nie będą ocierały o ramę, koła ani ruchome elementy.
W układzie z siłownikiem dwustronnego działania kierunek podawania oleju decyduje o wysuwaniu lub wsuwaniu siłownika. Zawory obsługi jedno- i dwustronnej mogą pozwalać na zmianę sposobu pracy oraz dociążanie TUZ. Ich podłączenie wykonaj dokładnie według schematu producenta.
Amortyzator gazowy może ograniczyć gwałtowne przenoszenie drgań na ciągnik, szczególnie przy sztywnej osi przedniej. Nie zastępuje on prawidłowego ustawienia hydrauliki ani kontroli dopuszczalnych obciążeń. Przed uruchomieniem układu sprawdź poziom oleju, jeśli instrukcja przewiduje taką kontrolę.
Kontrola po montażu

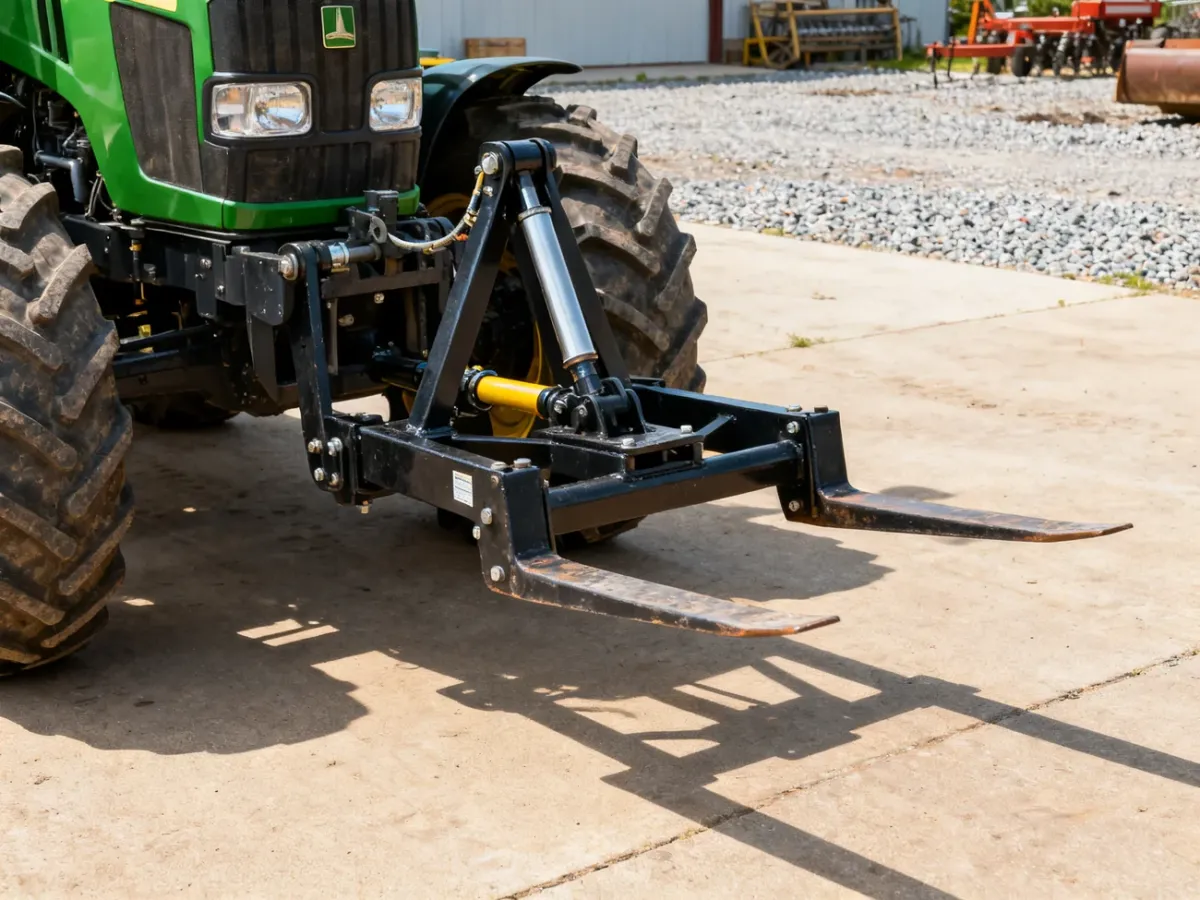

Przed pracą z zawieszonym narzędziem wykonaj spokojny test bez obciążenia. Obserwuj wsporniki, przewody i siłowniki podczas pełnego zakresu ruchu. Końcowa kontrola powinna obejmować:
- Dokręcenie wszystkich śrub zgodnie z instrukcją zestawu.
- Brak luzu między ramą, wspornikami i podkładkami dystansowymi.
- Szczelność przewodów, szybkozłączy i siłowników hydraulicznych.
- Pełny zakres podnoszenia i opuszczania bez ocierania przewodów.
- Widoczność numeru fabrycznego lub VIN po zamontowaniu wsporników.
- Powolny test obciążeniowy na bezpiecznym, równym placu.
Jeśli śruby nie wkręcają się swobodnie, wspornik nie przylega do ramy albo hydraulika szarpie i traci ciśnienie, przerwij pracę. Brak gwintownika, problemy z dopasowaniem ramy lub nieszczelności w układzie hydraulicznym są powodami, by zlecić dalsze czynności warsztatowi mającemu dokumentację konkretnego ciągnika.
Prawidłowy montaż przedniego TUZ opiera się na czystości technicznej i kontroli każdego połączenia. Zeszlifowanie farby, oczyszczenie gwintów oraz stopniowe dokręcenie wsporników ograniczają ryzyko luzów i ułatwiają późniejszą eksploatację zestawu.
