Udźwig podnośnika ciągnika nie jest stałą wartością, którą można bezpośrednio porównać z masą maszyny. Dane katalogowe zwykle dotyczą obciążenia przy końcówkach ramion TUZ, czyli w miejscu zamocowania dolnych łączników. Gdy środek ciężkości narzędzia znajduje się dalej, rzeczywisty udźwig spada.
Dlaczego udźwig z instrukcji nie zawsze sprawdza się w polu?
W instrukcji obsługi znajdziesz najczęściej udźwig nominalny podnośnika, zmierzony w określonych warunkach i przy określonym punkcie pomiarowym. Zwykle chodzi o końcówki ramion, nazywane też jabłuszkami TUZ. To nie oznacza, że ciągnik podniesie maszynę o takiej samej masie, jeśli jej środek ciężkości znajduje się kilkadziesiąt centymetrów za tym punktem.
Dlatego ciągnik o udźwigu katalogowym 500 kg może mieć problem z maszyną ważącą 400 kg. Znaczenie ma nie tylko masa, lecz także wysięg, położenie środka ciężkości, stan hydrauliki oraz obciążenie przedniej osi. Udźwig podany przez producenta należy traktować jako punkt odniesienia, a nie gwarancję podniesienia dowolnego narzędzia o tej masie.
Jak działa dźwignia w podnośniku ciągnika?

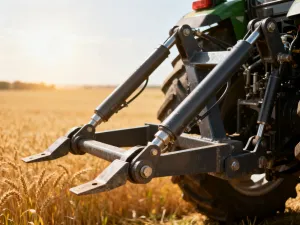

Podnośnik TUZ działa jak układ dźwigni. Pompa i siłownik wytwarzają siłę, która przez ramiona podnośnika przenosi ciężar maszyny. Im dalej od ciągnika znajduje się środek ciężkości, tym większy powstaje moment siły. W uproszczeniu można go opisać jako iloczyn ciężaru i odległości od punktu podparcia.

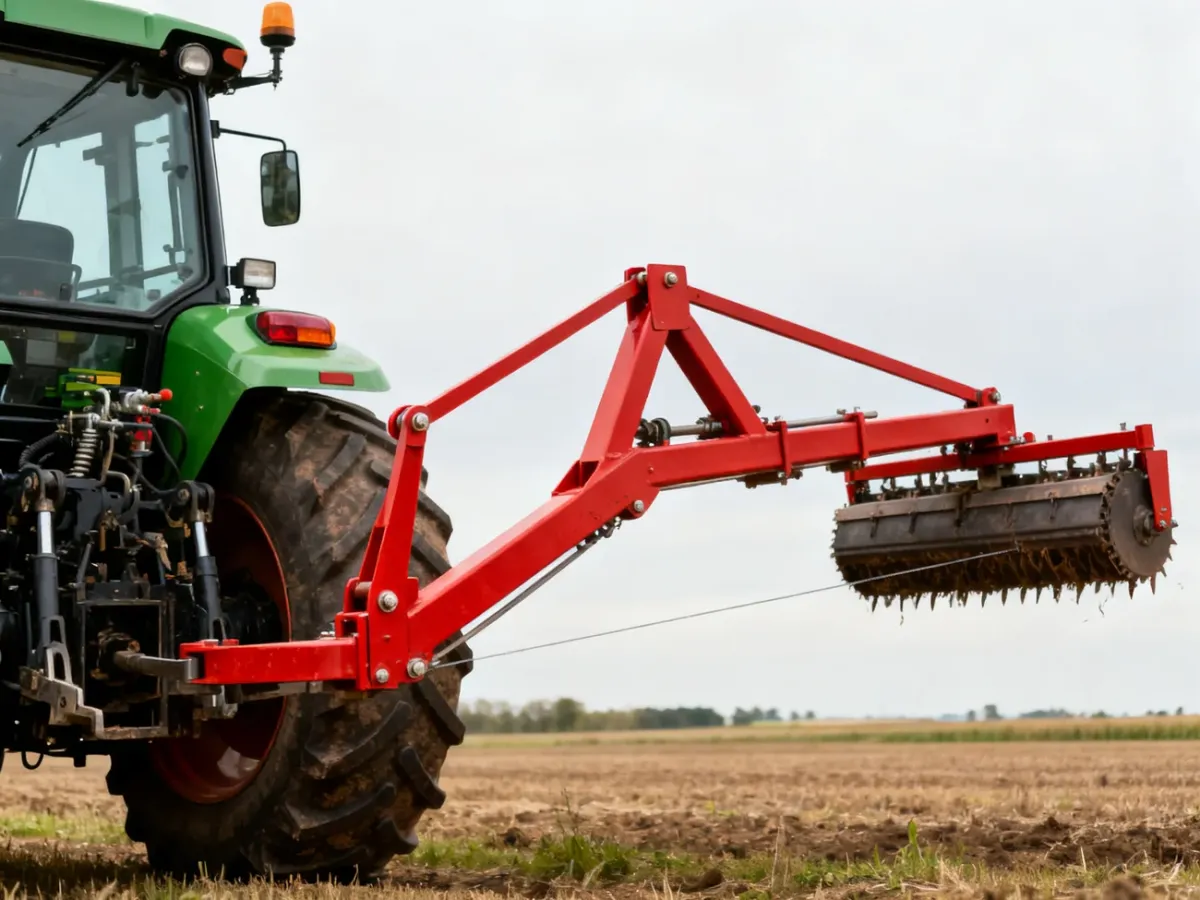

Przykładowo, maszyna o masie 400 kg zawieszona blisko końcówek ramion obciąża układ znacznie mniej niż taka sama maszyna wysunięta o metr. Długie cięgła, rama pośrednia, wał przegubowy albo rozbudowana osłona zwiększają odległość środka ciężkości od ciągnika. W efekcie podnośnik musi wytworzyć większą siłę, choć masa narzędzia się nie zmieniła.
W dokumentacji warto sprawdzić, czy producent podaje udźwig na końcówkach ramion, czy w odległości 610 mm od tego punktu. Te dwie wartości nie są porównywalne bez uwzględnienia geometrii. W praktyce dokładne obliczenie wymaga znajomości masy maszyny i odległości jej środka ciężkości, a także danych dotyczących geometrii konkretnego TUZ.
Co ogranicza rzeczywisty udźwig?
O tym, czy ciągnik podniesie narzędzie, decydują zarówno parametry mechaniczne, jak i stan techniczny układu. Najczęściej znaczenie mają:
- Odległość środka ciężkości – większy wysięg zwiększa obciążenie ramion i zmniejsza realny udźwig.
- Stan pompy hydraulicznej – zużyta pompa może nie osiągać ciśnienia potrzebnego do podniesienia ciężkiej maszyny.
- Zawór przeciążeniowy – jego ustawienie wyznacza maksymalne ciśnienie w układzie i chroni elementy przed przeciążeniem.
- Szczelność układu – nieszczelności wewnętrzne lub zewnętrzne mogą powodować opadanie ramion i utratę siły podnoszenia.
- Stabilność przodu ciągnika – nawet sprawny podnośnik nie zapewni bezpiecznej pracy, jeśli ciężar odciąży przednią oś.
Nie należy samodzielnie zwiększać ciśnienia zaworu ponad wartość przewidzianą przez producenta. Taka regulacja może chwilowo poprawić siłę podnoszenia, ale jednocześnie przeciążyć pompę, siłownik, przewody lub ramiona TUZ.
Jak oszacować spadek udźwigu wraz z odległością?
Bez danych konkretnego modelu nie da się podać jednej dokładnej wartości dla każdego ciągnika. Można jednak użyć orientacyjnego porównania pokazującego wpływ wysięgu na możliwości podnośnika:
| Odległość od końcówek ramion | Dostępny udźwig | Zastosowanie |
|---|---|---|
| 0 mm | 100% wartości nominalnej | Wartość katalogowa mierzona przy jabłuszkach TUZ |
| Około 610 mm | Około 70–80% wartości nominalnej | Typowa odległość punktu obciążenia stosowana w części pomiarów |
| Ponad 1000 mm | Często poniżej 50% wartości nominalnej | Długie lub ciężkie narzędzia z wysuniętym środkiem ciężkości |
Są to wartości szacunkowe, a nie uniwersalna tabela dla wszystkich ciągników. Ostateczny wynik zależy od kinematyki ramion, ciśnienia hydraulicznego, rozstawu osi, masy ciągnika oraz położenia narzędzia.
Jako orientacyjną zasadę spotykaną w praktyce można przyjąć, że obciążenie działające bezpośrednio na jabłuszka TUZ powinno mieścić się w granicach około 5/8 masy ciągnika, jeśli zależy nam również na zachowaniu kontaktu przednich kół z podłożem. Nie jest to zastępstwo danych producenta. Na pochyłości, przy nierównym terenie lub podczas gwałtownego hamowania bezpieczny limit może być niższy.
Jak zabezpieczyć przód ciągnika?
Podniesienie maszyny przez hydraulikę nie oznacza jeszcze, że zestaw jest bezpieczny. Ciężar zawieszony z tyłu działa jak dźwignia i odciąża przednią oś. Przy dużym wysięgu przednie koła mogą stracić nacisk, a wtedy ciągnik przestaje prawidłowo skręcać. Na pochyłości ryzyko gwałtownie rośnie.

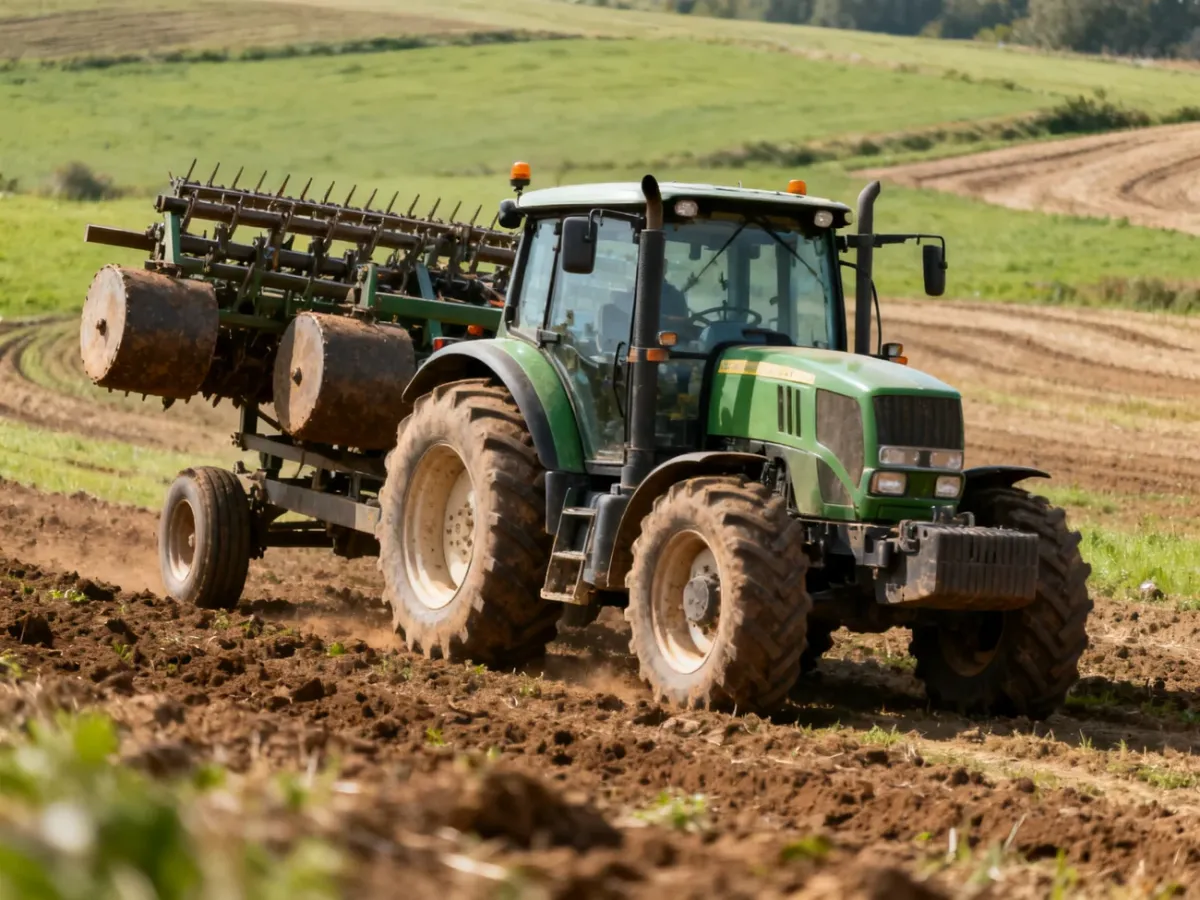

Podstawowym rozwiązaniem są obciążniki przednie dobrane do ciągnika i masy narzędzia. Ich zadaniem nie jest zwiększenie udźwigu hydrauliki, lecz przywrócenie właściwego rozkładu nacisku na osie. W niektórych przypadkach pomaga także ograniczenie prędkości, skrócenie wysięgu albo wybór lżejszej maszyny.
Przed rozpoczęciem pracy sprawdź, czy przednie koła zachowują kontakt z podłożem przy uniesionym narzędziu. Nie należy transportować ciężkiej maszyny wysoko uniesionej, zwłaszcza po pochyłościach. Narzędzie powinno znajdować się możliwie nisko, a operator musi uwzględnić również nierówności terenu i siły powstające podczas skręcania.
Co zrobić, gdy ciągnik nie podnosi maszyny?
Jeżeli masa narzędzia mieści się w danych katalogowych, ale podnośnik nie działa prawidłowo, sprawdź układ w następującej kolejności:
- Sprawdź poziom i stan oleju hydraulicznego oraz obejrzyj przewody, połączenia i siłownik pod kątem wycieków.
- Zmierz lub zweryfikuj ustawienie zaworu przeciążeniowego zgodnie z instrukcją danego ciągnika, zamiast regulować go na wyczucie.
- Oceń, czy problem pojawia się tylko po rozgrzaniu oleju, ponieważ może to wskazywać na zużycie pompy albo nieszczelność wewnętrzną.
- Sprawdź odległość środka ciężkości maszyny i spróbuj ocenić, czy problem wynika z wysięgu, a nie z samej masy.
- Jeśli podnośnik nadal nie osiąga wymaganej siły, zleć pomiar ciśnienia i ocenę pompy oraz rozdzielacza serwisowi.
Najpierw warto zweryfikować szczelność i zawór przeciążeniowy. Dopiero gdy te elementy są sprawne, uzasadniona jest dokładniejsza diagnostyka pompy. W praktyce odpowiedź na pytanie, jak obliczyć udźwig podnośnika ciągnika, wymaga połączenia danych katalogowych z masą, wysięgiem i stabilnością całego zestawu. Jeśli ciężka maszyna ma pracować na pochyłościach albo unosić przód ciągnika, należy zmniejszyć obciążenie lub zastosować dodatkowy balast, nawet gdy sam podnośnik teoretycznie daje sobie radę.
