Klimatyzacja w ciągniku rolniczym działa jako zamknięty układ, w którym czynnik chłodniczy krąży między stanem ciekłym a gazowym. Odbiera ciepło z kabiny i oddaje je na zewnątrz. Ten sam proces osusza powietrze, dlatego klimatyzacja różni się od zwykłej wentylacji, która jedynie wymusza przepływ powietrza.

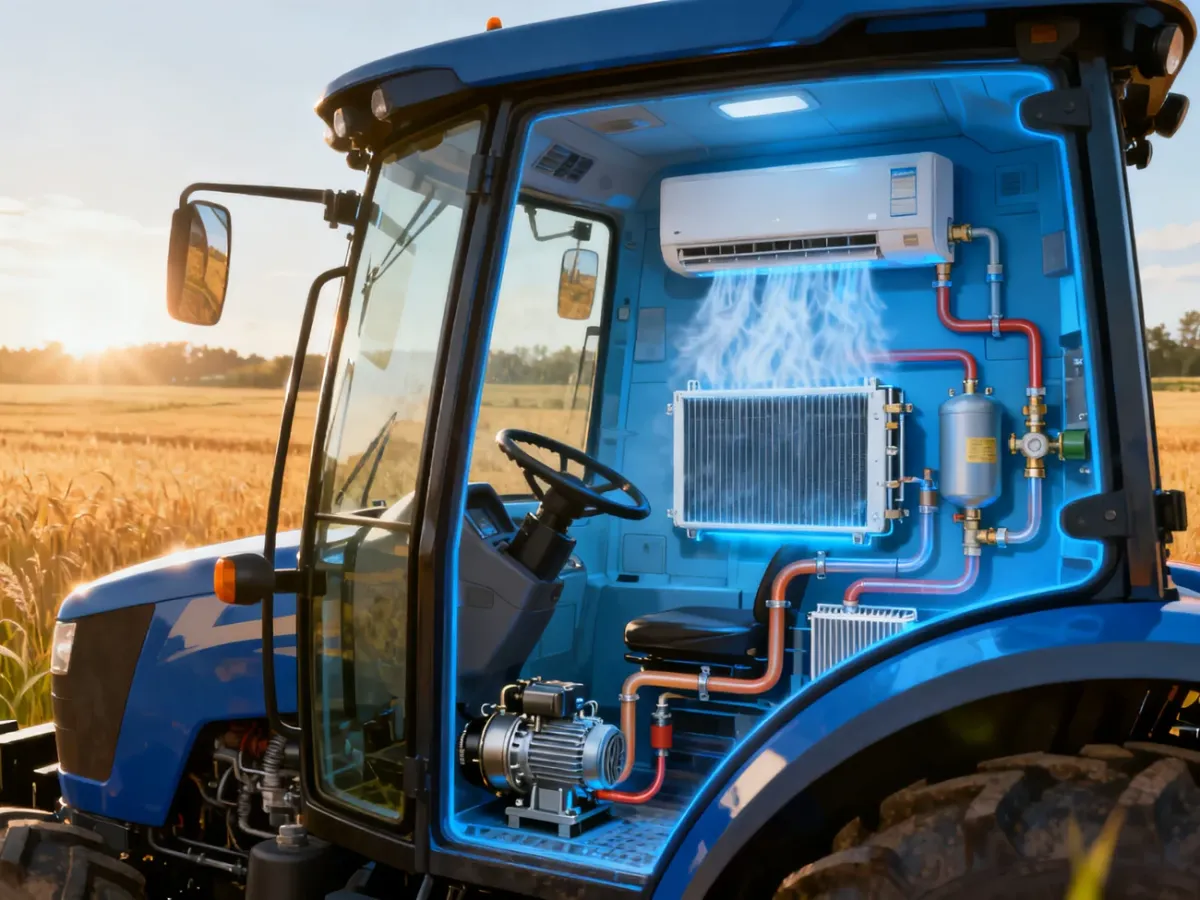

Jak działa obieg chłodniczy?
Po włączeniu układu sprężarka tłoczy czynnik chłodniczy pod zwiększonym ciśnieniem do skraplacza. Tam czynnik oddaje ciepło do otoczenia i przechodzi w stan ciekły. Następnie trafia do zaworu rozprężnego, który obniża jego ciśnienie. Rozprężony czynnik wpływa do parownika umieszczonego w kabinie.
W parowniku odparowuje i pobiera ciepło z przepływającego powietrza. Wentylator kieruje schłodzone powietrze do wnętrza kabiny, a czynnik w postaci gazu wraca do sprężarki. Obieg rozpoczyna się ponownie. Układ musi pozostać szczelny, ponieważ każda nieszczelność zmniejsza ilość czynnika i obniża wydajność chłodzenia.
Z czego składa się klimatyzacja w ciągniku?
Elementy układu wykonują kolejne zadania w ustalonej kolejności:
- Sprężarka zasysa gazowy czynnik z parownika i spręża go, przygotowując do oddania ciepła w skraplaczu.
- Skraplacz odprowadza ciepło na zewnątrz kabiny. Jego lamele muszą mieć swobodny przepływ powietrza.
- Zawór rozprężny ogranicza przepływ czynnika i obniża jego ciśnienie przed wejściem do parownika.
- Parownik odbiera ciepło z powietrza w kabinie. Zabrudzenie jego lamelek może mocno ograniczyć chłodzenie.
- Czujnik ciśnienia zabezpiecza sprężarkę przed pracą przy zbyt niskim albo zbyt wysokim ciśnieniu.
- Czujnik oblodzenia może okresowo odłączać sprężarkę, gdy temperatura parownika spada do poziomu grożącego jego zamarznięciem.
W praktyce na wydajność wpływają także filtr kabinowy, wentylator nawiewu, klapy kierujące powietrze i zawór obiegu nagrzewnicy. Nawet sprawny obieg chłodniczy nie zapewni dobrego efektu, jeśli powietrze nie może przepłynąć przez zabrudzony filtr lub parownik.
Klimatyzacja sprężarkowa czy klimatyzator wodny?
W ciągnikach spotyka się zarówno klasyczne układy sprężarkowe, jak i dachowe klimatyzatory wodne. Oba rozwiązania mogą poprawić komfort pracy, ale działają inaczej. Klimatyzator wodny wykorzystuje parowanie wody. Nie prowadzi typowego obiegu czynnika chłodniczego, dlatego jego skuteczność zależy od wilgotności powietrza.
| Cecha | Klimatyzacja sprężarkowa | Klimatyzator wodny |
|---|---|---|
| Wydajność chłodzenia | Stabilna i większa, także przy wysokiej temperaturze | Zależna od warunków, zwykle niższa |
| Wpływ wilgotności | Niewielki w porównaniu z systemem wodnym | Duży, ponieważ wilgotne powietrze ogranicza parowanie |
| Koszt i montaż | Wyższy, układ wymaga sprężarki i obsługi serwisowej | Niższy, montaż jest zwykle prostszy |
| Zastosowanie | Intensywna praca w upał i zamknięta kabina | Lżejsze warunki i starsze ciągniki z ograniczoną instalacją |
Klimatyzator wodny może być rozsądnym kompromisem, ale nie należy traktować go jako zamiennika pełnej klimatyzacji sprężarkowej. W bardzo wilgotne dni jego działanie może być wyraźnie słabsze.
Co zrobić, gdy klimatyzacja przestaje chłodzić?
Diagnostykę najlepiej prowadzić od elementów najłatwiejszych do sprawdzenia. Nie warto od razu zakładać, że przyczyną jest brak czynnika chłodniczego. W rolniczych warunkach równie często problem powodują bezpiecznik, przewód, sprzęgło sprężarki albo zabrudzony filtr.
- Sprawdź, czy po włączeniu klimatyzacji zapala się kontrolka lub pojawia się komunikat na panelu. Jeśli nie ma żadnej reakcji, skontroluj bezpiecznik, zasilanie przycisku, przewody i połączenie masowe.
- Posłuchaj, czy sprzęgło sprężarki załącza się charakterystycznym kliknięciem. Brak dźwięku może oznaczać brak napięcia na złączu, uszkodzony elektromagnes, przekaźnik albo zadziałanie zabezpieczenia ciśnieniowego.
- Sprawdź wentylator nawiewu na różnych biegach. Jeśli nie pracuje albo działa nierówno, powietrze nie będzie prawidłowo przepływać przez parownik.
- Obejrzyj filtr kabinowy i parownik. Pył, kurz oraz resztki roślin zatykają lamele i ograniczają przepływ. W takim przypadku klimatyzacja może działać, ale chłodzenie będzie słabe.
- Skontroluj widoczne przewody, złącza i okolice sprężarki pod kątem uszkodzeń lub śladów oleju. Olej przy połączeniu może wskazywać na nieszczelność.
- Jeśli podstawowe kontrole nie wykażą przyczyny, zleć pomiar układu serwisowi. Zegary diagnostyczne mogą pomóc we wstępnej ocenie, ale wartości ciśnienia zależą od modelu ciągnika, rodzaju czynnika i temperatury otoczenia.
Gdy sprężarka pracuje, lecz z nawiewów płynie tylko lekko chłodne powietrze, przyczyną może być zabrudzony parownik, niewłaściwe sterowanie klapą, zawór dopuszczający gorący płyn do nagrzewnicy albo usterka zaworu rozprężnego. Głośne chrobotanie w rejonie sprężarki jest sygnałem, że element może być mechanicznie uszkodzony.
Nie otwieraj przewodów ani nie odkręcaj elementów układu pod ciśnieniem. Czynnik chłodniczy może spowodować odmrożenia lub poparzenia, a jego odzysk, kontrolę szczelności i napełnianie powinien wykonać serwis wyposażony w odpowiednie urządzenia i uprawnienia.
Nie należy także regularnie „dobijać” czynnika bez ustalenia przyczyny jego ubytku. Jeżeli układ traci czynnik, najpierw trzeba znaleźć i usunąć nieszczelność. Samo uzupełnienie może poprawić działanie tylko na krótko.
Jak dbać o klimatyzację w ciągniku?
Pył, drgania i wielogodzinna praca w pełnym słońcu mocno obciążają układ. Najlepiej wykonać przegląd przed sezonem, a po zakończeniu intensywnych prac usunąć zanieczyszczenia i sprawdzić widoczne elementy. Szczególną uwagę trzeba poświęcić filtrom i wymiennikom ciepła.
Przed sezonem i po sezonie sprawdź:
- Filtr kabinowy – oczyść go zgodnie z instrukcją albo wymień, jeśli jest zużyty lub trwale zatkany.
- Parownik – usuń kurz i pył z jego lamelek, zapewniając dostęp do powierzchni od strony zabrudzenia.
- Skraplacz – oczyść go z ziemi, roślin i owadów, nie wyginając delikatnych lamelek.
- Wentylator nawiewu – sprawdź jego pracę na wszystkich ustawieniach oraz zwróć uwagę na nietypowy hałas.
- Przewody i złącza – obejrzyj je pod kątem przetarć, pęknięć, luzów i śladów oleju.
- Odpływ skroplin – upewnij się, że woda może swobodnie odpływać z obudowy parownika.
Sprężone powietrze powinno usuwać zabrudzenia w kierunku przeciwnym do normalnego przepływu przez filtr lub wymiennik. Trzeba przy tym zachować ostrożność, aby nie uszkodzić lamelek zbyt silnym strumieniem. Kontrolę szczelności, pomiar ciśnienia, dezynfekcję trudno dostępnych kanałów i obsługę czynnika chłodniczego lepiej powierzyć serwisowi.
Najkrótsza droga do znalezienia usterki prowadzi od elektryki, przez sprzęgło i przepływ powietrza, aż do pomiaru czynnika chłodniczego. Regularne czyszczenie filtra kabinowego, parownika i skraplacza często zapobiega spadkowi wydajności, a przy podejrzeniu nieszczelności bezpieczniej zlecić pełną diagnostykę niż okresowo uzupełniać czynnik.
