Ciągnik wodorowy może działać na dwa sposoby: wykorzystywać ogniwo paliwowe, które wytwarza prąd dla silników elektrycznych, albo spalać wodór w silniku spalinowym. Pierwszy układ emituje podczas pracy wodę, drugi zachowuje konstrukcję z tłokami i może wytwarzać śladowe ilości tlenków azotu. Wodór rozważa się przede wszystkim tam, gdzie akumulatory byłyby zbyt ciężkie, a ich ładowanie powodowałoby długie przestoje.
Dlaczego rolnictwo szuka napędu innego niż diesel?
Ciężki ciągnik musi pracować przez wiele godzin, często pod stałym i wysokim obciążeniem. Zastąpienie silnika wysokoprężnego dużym zestawem akumulatorów zwiększałoby masę maszyny, zajmowało miejsce potrzebne na osprzęt i wymagało długiego ładowania. Wodór przechowywany w zbiornikach wysokociśnieniowych pozwala zgromadzić dużo energii przy mniejszej masie układu niż w przypadku baterii o porównywalnym czasie pracy.
Nie oznacza to jednak, że każdy ciągnik wodorowy jest pojazdem elektrycznym. O rodzaju napędu decyduje to, co dzieje się z wodorem po opuszczeniu zbiornika.
Jak działa ciągnik z ogniwem paliwowym FCEV?
W ciągniku typu FCEV wodór nie jest spalany. Trafia do stosu ogniw paliwowych PEMFC, czyli ogniw z membraną do wymiany protonów. Z drugiej strony do ogniwa doprowadzane jest powietrze zawierające tlen. Reakcja elektrochemiczna zamienia energię chemiczną wodoru na energię elektryczną.
Membrana polimerowa przepuszcza protony, ale zatrzymuje elektrony. Te muszą popłynąć zewnętrznym obwodem, dzięki czemu powstaje prąd zasilający układ napędowy. Woda i ciepło są odprowadzane z ogniwa jako produkty reakcji.
Proces działania można uprościć do czterech etapów:
- Doprowadzenie reagentów – sprężony wodór trafia do anody, a tlen jest pobierany z powietrza po stronie katody.
- Rozdzielenie wodoru – katalizator oddziela elektrony od protonów, a protony przechodzą przez membranę PEMFC.
- Wytworzenie prądu – elektrony płyną zewnętrznym obwodem i tworzą energię elektryczną.
- Powstanie wody – protony, elektrony i tlen łączą się po drugiej stronie ogniwa, tworząc wodę.
Prąd zasila silniki elektryczne. W koncepcji Kuboty jeden z nich może napędzać koła, a drugi wał odbioru mocy. Dzięki temu prędkość jazdy i prędkość pracy narzędzia mogą być sterowane niezależnie. To różni taki układ od klasycznego ciągnika, w którym obroty silnika spalinowego wpływają na pracę przekładni i WOM.

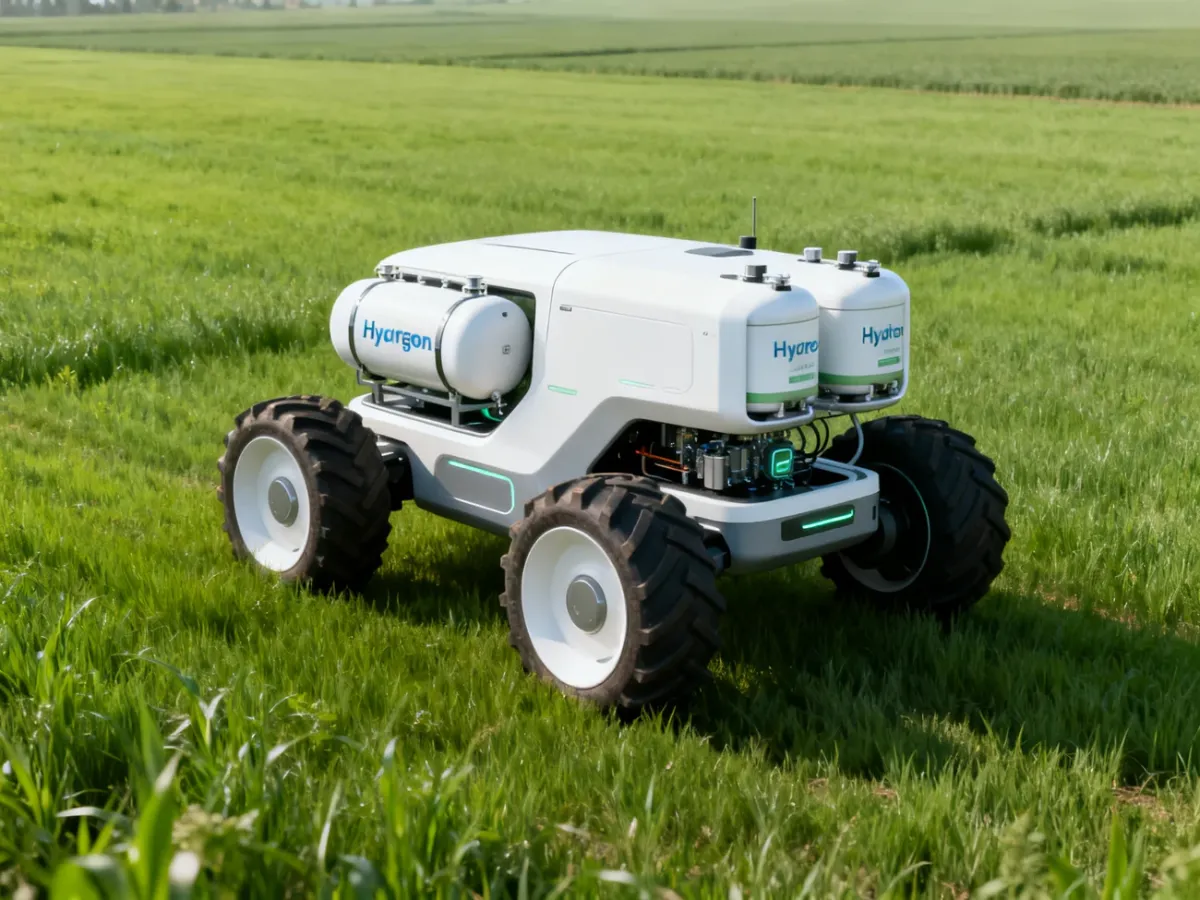

Przykładem takiej konstrukcji jest autonomiczny ciągnik Kuboty pokazany podczas Expo 2025 w Osace. To model koncepcyjny o mocy odpowiadającej około 100 KM, zasilany sprężonym wodorem i wyposażony w dwa zbiorniki oraz ogniwo PEMFC. Producent podał wymiary 4380 × 2200 × 2290 mm. Maszyna nie ma tradycyjnej kabiny, ponieważ została zaprojektowana do pracy autonomicznej i zdalnego nadzoru.
FCEV a H2-ICE – na czym polega różnica?
H2-ICE oznacza wodorowy silnik spalinowy. W tym rozwiązaniu wodór jest wtryskiwany do cylindrów i spalany z tlenem. Silnik ma tłoki, korbowody, zawory oraz układ smarowania, a jego zasada działania pozostaje zbliżona do znanej z jednostek benzynowych lub wysokoprężnych.
FCEV jest układem elektrycznym, choć energię pobiera z wodoru. H2-ICE wykorzystuje natomiast wodór jako paliwo bezpośrednio w procesie spalania. Silnik spalinowy może być łatwiejszy do wdrożenia przez producentów mających doświadczenie w budowie jednostek Diesla, ponieważ współpracuje z istniejącymi przekładniami i częścią zaplecza serwisowego.
| Technologia | Emisja | Sprawność | Złożoność |
|---|---|---|---|
| FCEV | Podczas pracy produktem reakcji jest woda, bez emisji spalin z procesu spalania | Wysoka w porównaniu z silnikiem spalinowym, choć niższa niż w bezpośrednim wykorzystaniu energii z baterii | Wymaga stosu ogniw, elektroniki mocy, zbiorników wodoru i silników elektrycznych |
| H2-ICE | Możliwe śladowe ilości NOx oraz emisje związane ze spalaniem oleju smarowego | Zwykle niższa niż w FCEV | Łatwiejsza adaptacja istniejącej architektury silnika i przekładni |
| Diesel | CO₂, tlenki azotu i inne składniki spalin | Wysoka jak na silnik spalinowy | Dojrzała, szeroko stosowana konstrukcja z rozwiniętą infrastrukturą paliwową |
H2-ICE można więc traktować jako technologię pomostową. Pozwala zachować część rozwiązań znanych z maszyn spalinowych, ale nie jest całkowicie bezemisyjna. Wysoka temperatura spalania może prowadzić do powstawania NOx, a niewielkie ilości oleju przedostają się do procesu spalania. Z kolei FCEV nie ma spalinowego procesu spalania, dlatego lokalnym produktem pracy ogniwa jest woda.
Nie należy utożsamiać wszystkich projektów z jedną technologią. Kubota pokazała koncepcję opartą na ogniwach paliwowych, natomiast projekty rozwijane przez firmy takie jak Cummins czy Deutz dotyczą między innymi wodorowych silników spalinowych. Nazwa „ciągnik wodorowy” opisuje paliwo, a nie konkretną architekturę napędu.
Co wodór daje rolnikowi?
Przewaga wodoru nad napędem bateryjnym zależy od wielkości maszyny, profilu pracy i dostępnej infrastruktury. W ciężkich zastosowaniach znaczenie mają przede wszystkim:
- Krótsze tankowanie – uzupełnienie sprężonego wodoru może trwać kilka minut, podczas gdy duży zestaw akumulatorów wymaga zwykle znacznie dłuższego ładowania.
- Mniejsza masa magazynu energii – układ wodorowy może być lżejszy od baterii zapewniającej podobny czas pracy, choć wymaga ciężkich zbiorników wysokociśnieniowych.
- Stała moc układu – ogniwo paliwowe dostarcza energię tak długo, jak długo ma dostęp do wodoru i tlenu, a elektronika może stabilizować zasilanie silników.
- Lepsze dopasowanie do długich cykli pracy – szybkie tankowanie ogranicza przestoje w okresie siewu, zbiorów lub intensywnych prac polowych.
Jakie bariery trzeba jeszcze pokonać?
Największym problemem pozostaje infrastruktura. Gospodarstwo potrzebowałoby dostępu do wodoru sprężonego pod wysokim ciśnieniem albo własnego systemu jego produkcji i magazynowania. Samo paliwo wymaga bezpiecznych zbiorników, odpowiedniej logistyki oraz urządzeń do tankowania. Wodór może być wytwarzany z wykorzystaniem energii odnawialnej, ale jego produkcja, sprężanie i transport zużywają energię. O wpływie całego rozwiązania nie decyduje więc wyłącznie brak spalin z rury wydechowej.
Drugą barierą są koszty. Ogniwa paliwowe korzystają z drogich komponentów, w tym katalizatorów, a zbiorniki wysokociśnieniowe muszą spełniać rygorystyczne wymagania. H2-ICE może być prostszy do wdrożenia, lecz wymaga układów ograniczających emisję NOx i nadal zachowuje straty właściwe dla silnika spalinowego.
Projekty Kuboty, Fendta oraz badawczy FCTRAC, w którym przystosowywano ciągnik Steyr 4130 Expert CVT do napędu z ogniwem paliwowym, pokazują kierunek rozwoju, ale nie oznaczają jeszcze powszechnej dostępności takich maszyn. Część konstrukcji pozostaje na etapie prototypów lub testów. Wyniki pracy w polu, trwałość podzespołów, sposób tankowania i koszty eksploatacji dopiero określą, gdzie wodór będzie miał przewagę nad baterią i dieslem.
Jaka jest przyszłość ciągników wodorowych?
Odpowiedź na pytanie, jak działa ciągnik wodorowy, zależy od zastosowanej technologii. FCEV wytwarza prąd w ogniwie PEMFC i napędza silniki elektryczne, a H2-ICE spala wodór w silniku tłokowym. Pierwszy układ zapewnia lokalnie bezemisyjną pracę, drugi może być łatwiejszy do przeniesienia z istniejących konstrukcji, ale nie eliminuje całkowicie emisji. Wodór ma szansę znaleźć zastosowanie w ciężkim rolnictwie, jednak przejście od prototypów do maszyn seryjnych będzie zależeć przede wszystkim od infrastruktury, ceny paliwa i wyników testów polowych.
